Плата расширения для CraftBeerPI подключение

Первым делом хочу выразить благодарность EroshKA за саму плату. Так как я в этом деле дуб, прошу помочь разобраться с подключением.

из всего я понял, что плата просто одевается на пины малинки.

Далее

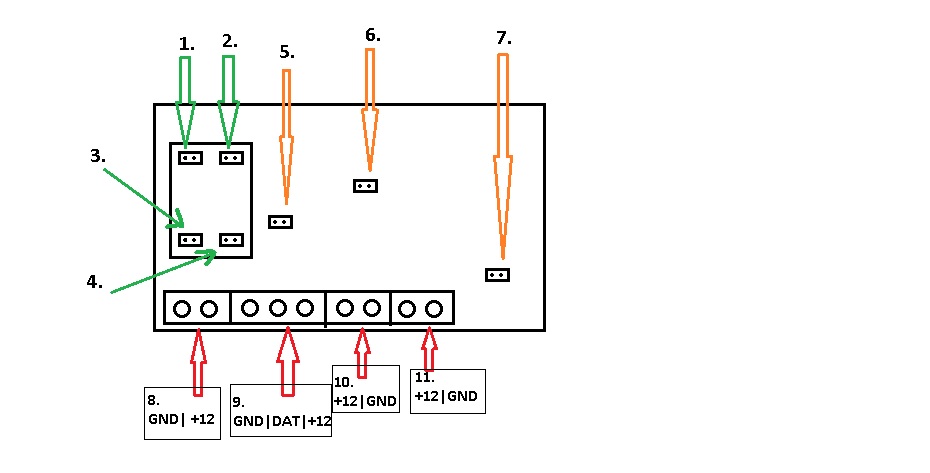

Нарисовал схему.

Зеленая часть (стрелочки) Вообще не врублюсь зачем они.

1. Это пины от чего или для чего не понял стоит обозначение минус.
2. Аналогичные пины только имеют обозначение плюс.
3. два пина без обозначения.
4. два пина без обозначения.

Оранжевая часть (стрелочки)

5. GPIO 17 cлева +12 | справа GND (со слов EroshKA) понял,что можно подключать твердотельные реле
6. GPIO 05 cлева +12 | справа GND (со слов EroshKA) понял,что можно подключать твердотельные реле
7. GPIO 26 cлева +12 | справа GND (со слов EroshKA) понял,что можно подключать твердотельные реле

Красная часть (стрелочки)

8. имеет cлева GND | справа +12 не понял для чего?
9. имеет слева GND | в центре +5 |справа DAT (со слов EroshKA) понял,что подключается датчик температуры, тогда возникает вопрос, а если датчиков температуры больше чем 1?
10. имеет cлева +12 | справа GND Не понял для чего?

ydaf сказал(а)
9. имеет слева GND | в центре +5 |справа DAT (со слов EroshKA) понял,что подключается датчик температуры, тогда возникает вопрос, а если датчиков температуры больше чем 1?

то соединяем концы проводов датчиков по цветам и подключаем к колодке. Черные провода термодатчиков DS18B20 к "GND", красные к "+5", желтые к "DAT"

Прошу прощения, за детские вопросы, а он будет различать датчики, если их будет скажем 3 шт. и я все 3 подключу туда.

EroshKA сказал(а)
У каждого датчика DS18B20 есть свой индивидуальный адрес. По нему и прописывают датчики для того или иного оборудования.

Теперь понятно все, большое тебе спасибо, как малинка придет буду пробовать, возникнут вопросы, буду тут писать тогда))

А еще вопрос, саму малину тогда я не подключаю к блоку питания? и малина я так понял питается через пины ?

Родной блок питания на 5 вольт 3 ампера меняю на 12 вольт 3 ампера.?

EroshKA сказал(а)
Да. Чаще всего это блок питания для светодиодных лент. Только пусть он будет не совсем дешевым и в нем будут нормальные фильтры от помех, тогда все будет работать нормально. Скажем так, при выборе из нескольких одинаковых выбирай самый тяжелый. Практика показывает что в нем больше деталей, а значит и "фильтры" есть

Блок хороший куплю, это не проблема, возьму от лед ленты фирменный. Как всегда огромное спасибо.

EroshKA сказал(а)
Да. Чаще всего это блок питания для светодиодных лент. Только пусть он будет не совсем дешевым и в нем будут нормальные фильтры от помех, тогда все будет работать нормально. Скажем так, при выборе из нескольких одинаковых выбирай самый тяжелый. Практика показывает что в нем больше деталей, а значит и "фильтры" есть

Посмотрел, дома есть блок на 12 вольт 5 ампер. Перебор?
