Sergik1985 сказал(а)

Стучусь к Вам в личку ?

И Костя.
Вот не надо хулиганить. Обсуждаем здесь. Ты не первый и не последний. Эта инфа нужна тут.
Зы: давай на ты, мы не на светском рауте.

EroshKA сказал(а)
Чем не устраивает 0.4.9?

Подскажи, для моей новой системы с кастрюлей для нагрева промывочной воды я так понимаю нужная прошивка SpargeHeaterSupportEnabled и в ней в pins.h указать в что есть датчик уровня разомкнутый?
И второй вопрос, буду шить с нуля на новую ESP какую версию загружать 0.4.9 или уже 0.5.0 пытаться, вроде как Вито пофиксил баги в ней недавно.

Пол дня по разбиравшись, всё таки прошил ESP на последнюю версию BrewManiacEX 0.5 SpargeHeater и с поддержкой датчика уровня. Так же спасибо Косте за помощь в некоторый моментах, как оказалось ничего сложного.

Прогнал уже свою систему на ней и настроил ПИД.

Из особенностей прошивки, что попалось (могу повториться, что то озвучивалось выше):
- Переписанный WEB интерфейс на bootstap, по другому все смотрится более современно, но мой старый планшет на Андройде 4.1 и Гугл хроме отказывается с ним дружить:

- Датчик уровня не работает в ручном режиме, только в автомате;
- Вито добавил возможность поиска и настройки датчиков температуры через WEB, стало более удобно:

- Промывочная вода нагревается когда основной ТЭН выключается (например при ПИД регулировании на паузах), будет ли успевать нагреть воду?!?, посмотрю после первой варки;

Во время тестового прогона и настройки ПИД обратил внимание, что температура Варочника на 4-5 градусов ниже температуры на входе в заторник. Поменял датчик в гильзе (микросхему). Ситуация мало изменилась. Решил по разбираться и калибровать заодно все датчики.

Калибровка датчиков. Мои извращения или изыскания.
Преследовалось две цели, по достоверней откалибровать датчики и посмотреть их расхождения в динамике.
Датчики использую с али, вроде как оригинальные Dallas. Паяю их сам на провод и вставляю в пастой в гильзу.

Итого имеем 3 датчика:
Вход в заторник: Гильза 50мм на графиках #1 голубого цвета;
Вагончик: Гильза 30мм на графиках #2 сиреневый;
HLT или кастрюля для нагрева промывочной воды: Гильза 30мм на графиках #3 желтый.

Так как нормального поверочного термометра не нашлось решил использовать обычный медицинский бытовой градусник

Сделав несколько измерений и сравнив с китайским неизвестным термометром получил среднее расхождения в 1,5 градуса, которое можно отнести к потери тепла в переходе от воды к кристаллу датчика (нержавейка-паста-пластик). Но динамическую погрешность еще никто не отменял и калибровать датчики по-хорошему необходимо в рабочем диапазоне, или хотяб при температуре настройки ПИД - 63 градуса (она же примерно средняя рабочая температура).

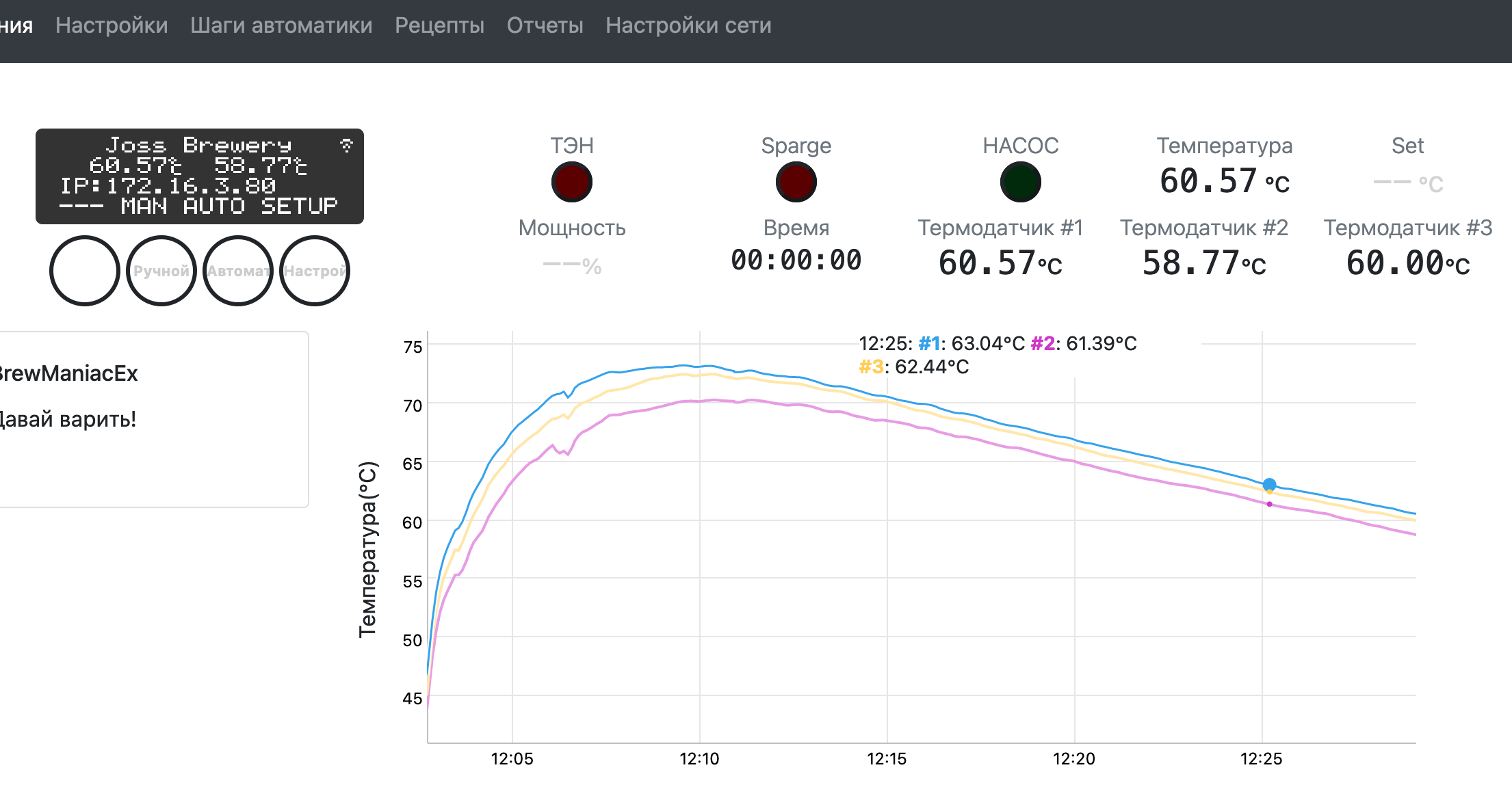

Но так нет поверочного термометра на данную температуру или диапазон, то решил посмотреть просто расхождения показаний между датчиками в данном диапазоне.

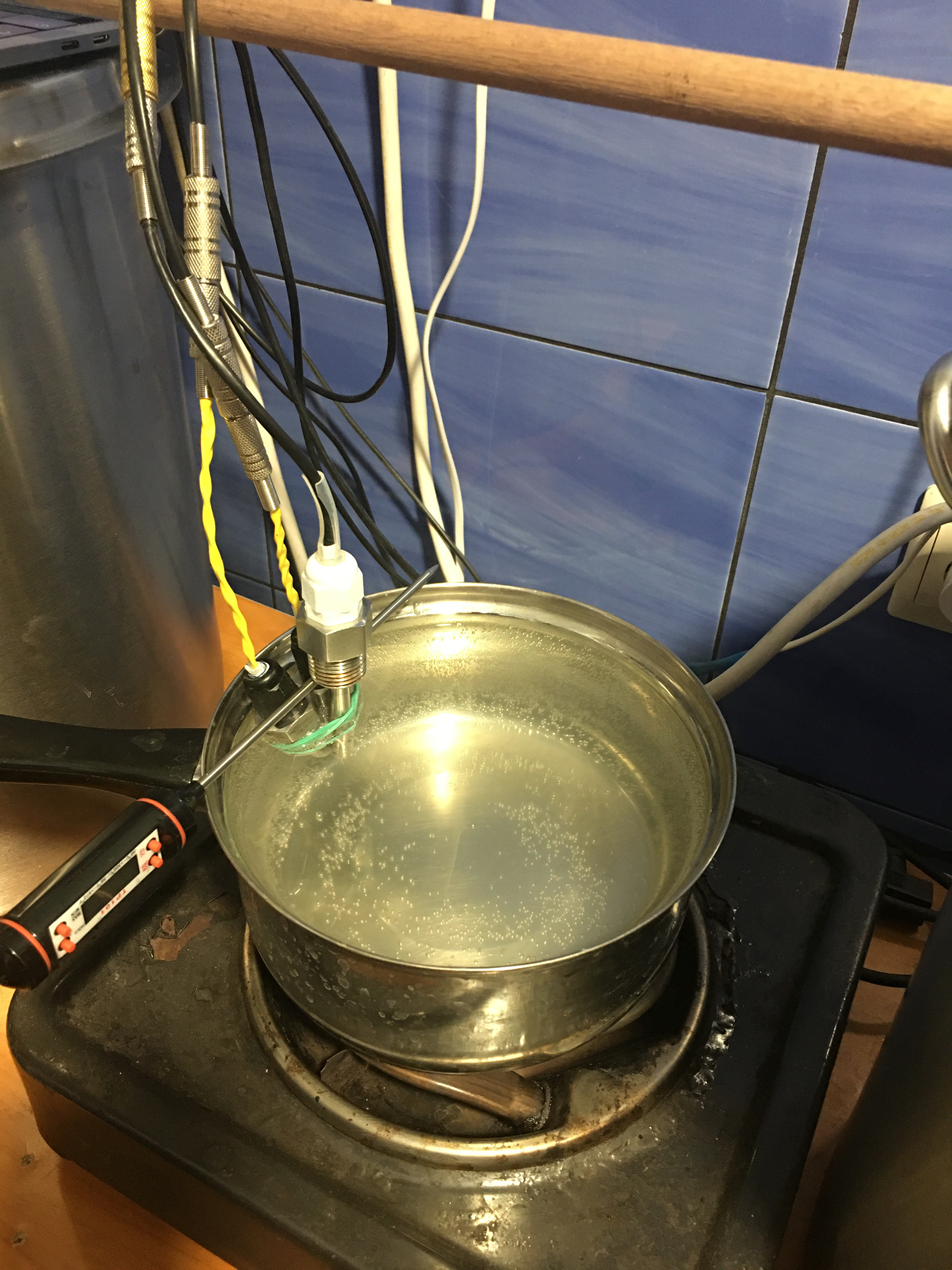

Собрав такую конструкции и налив побольше воды после нагрева поставил медленно остывать.

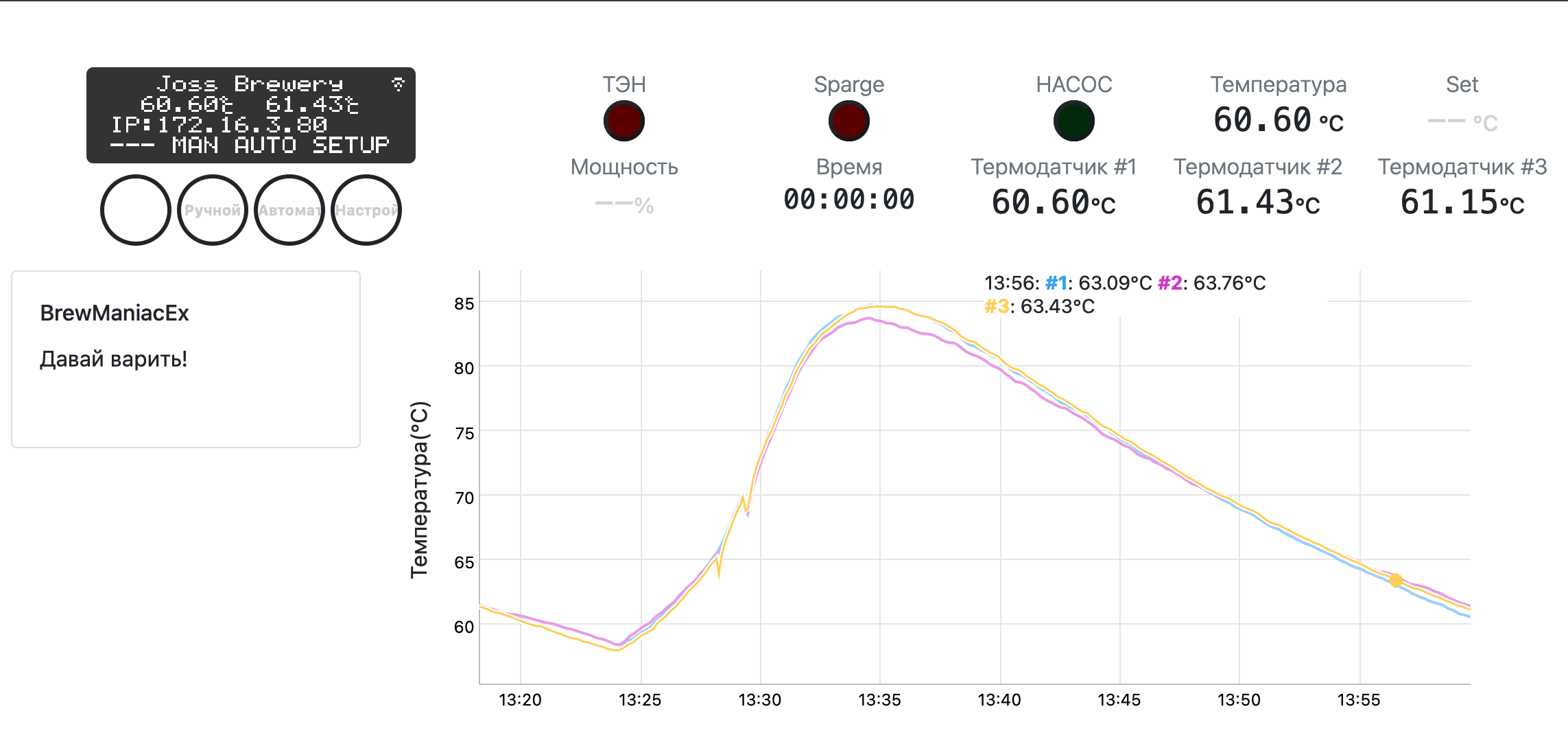

Сделал корректировки датчиков относительно градусника. За основу в своей системе взял датчик на входе в заторник и относительно его показаний добавил поправки двум остальным при температуре 63 градуса. Вот что получилось:

Итого для себя:
Как оказалось благодаря более длинной гильзе (голубой) датчик менее инерционен, т.е. быстрее нагревается и быстрее остывает.
Датчик на варочник (сиреневый) оказался более нелинейный в рабочем диапазоне относительно двух других в итоге я его перенес в бак промывочной воды и сделал корректировку по графику при 78 градусов.

EroshKA сказал(а)
Я не переводил интерфейс под варианты с двумя тэнами

Хорошо. Даже не обратил внимание, привык уже к русско/английскому, хотя смотрю сейчас на скрине в своем посте есть параметры не переведенные. Как буду варить присмотрюсь. Тебе как, скринами прислать?
