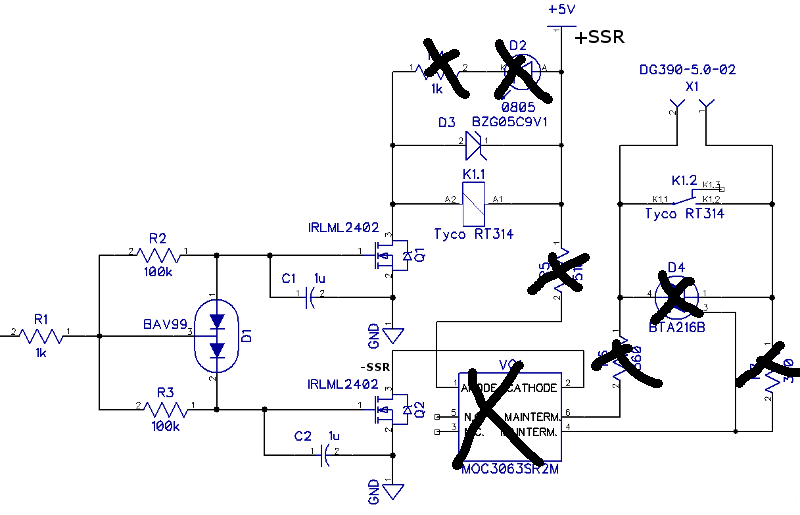

Платы нет. Сделано навесным монтажом. Ну и я не делал всё прям с нуля. я взял уже готовую твёрдотелку что у меня была и приделал к ней реле с таймерами. Крестами отметил то что уже есть в твёрдотелке и делать не надо. -SSR и + SSR это на твёрдотелку. Управляющий сигнал на R1. X1 в разрыв фазного провода. Естественно силовые контакты реле и твёрдотелки в паралели.

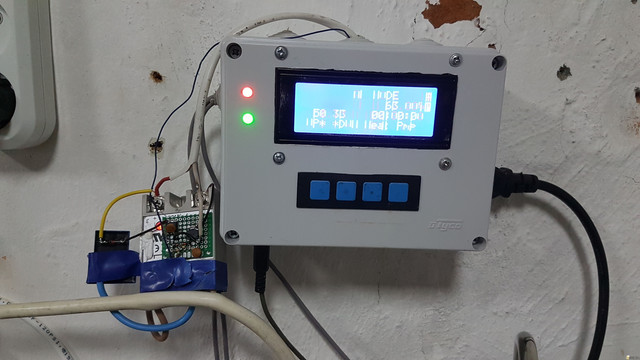

Внешний вид. Висит снаружи на момент теста. Сейчас уже спрятал внутрь корпуса.

2
Dodther
20

не в сети 2 месяца
На сайте с 13.09.2020
Участник
Тем 2
Сообщения 13
22
03:36

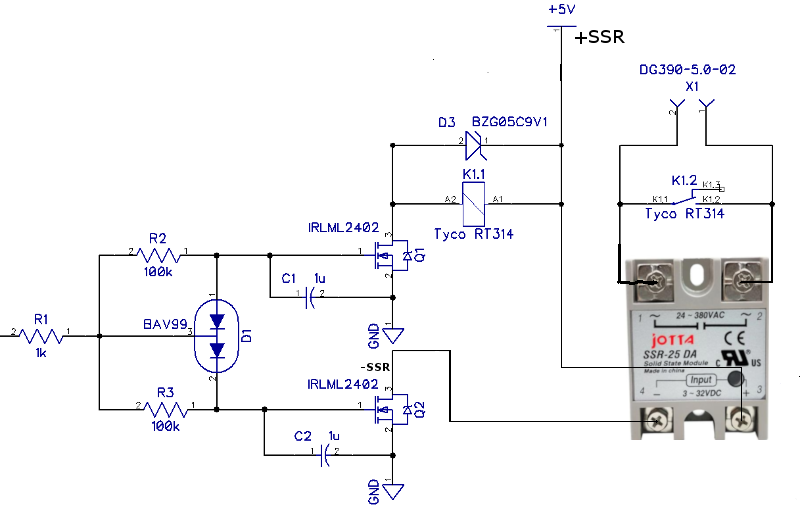

Во, перерисовал чтобы понятнее было.

5
Wilzevul
4

не в сети 12 месяцев
На сайте с 08.12.2022
Участник
Сообщения 25
23
09:32

Здравствуйте коллеги, ввиду того, что SSR частенько оказываются внутри с симистром далеко не на тот ток, что заявлено и потом горят, хотел обсудить задумку о расположении твердотельных реле на одной печатной плате. Заранее взять с запасом BTA-100-800. После закрепить на одном радиаторе через подложку (слабое место).
Так как с контроллера 2 канала управления на 2 твердотельных реле на 1 фазу, а имеется в наличии три тэна по 3кВт и хотелось бы сделать так:
Что бы 1 канал работал на одном реле и одной фазе (греть промывку),
А другой канал запускал еще 2 твердотельных реле, но уже с других фаз (заторник).
Так как я не инженер, прошу оценить задумку. Сделал набросок схемы и ПП.
null

0
MrDAnger
1 517

Местный графоман
Злобный гений, пивовар
не в сети 3 дня
На сайте с 09.09.2020
Администратор
Тем 119
Сообщения 3137
Подарок автору
24
09:52

Wilzevul

, с яндекса почему-то картинки не подхватываются. 100% рабочий вариант вставки картинок ТУТ

1
No yeast-no beer, no beer-no civilization...
Wilzevul
4

не в сети 12 месяцев
На сайте с 08.12.2022
Участник
Сообщения 25
25
10:35

Картинки

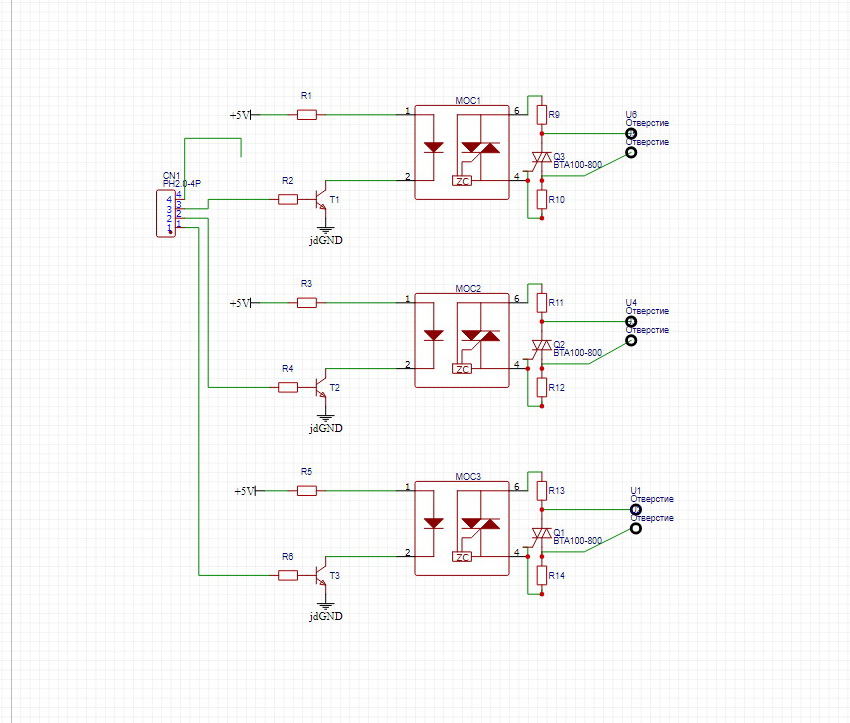

SSR

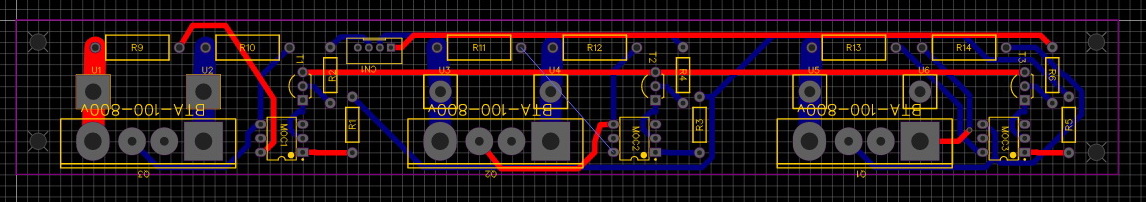

SSR-GG

2
MrDAnger
1 517

Местный графоман
Злобный гений, пивовар
не в сети 3 дня
На сайте с 09.09.2020
Администратор
Тем 119
Сообщения 3137
Подарок автору
26
10:49

Wilzevul сказал(а)
Вставил коды с ibb, их тоже не видно

потому, что делаешь не как в инструкции... Эта кнопка для вставки картинок, загруженных на наш сервер, данная функция(загрузка на наш сервер) в связи с экономией места доступна только для публикации в статьях.
Сейчас поправлю

0
No yeast-no beer, no beer-no civilization...
EroshKA
934

Главный по... кастрюлечкам
не в сети 1 месяц
На сайте с 10.09.2020
Администратор
Тем 13
Сообщения 1973
Подарок автору
27
16:34

Wilzevul сказал(а)
ввиду того, что SSR частенько оказываются внутри с симистром далеко не на тот ток, что заявлено и потом горят

Если честно, то за много лет использования SSR ни разу не попадал на такое.
Сама схема не нова и как "задумка" тем более. Точно используется в старых версиях контроллеров Баварии. Подобная схема и плата к ней давно лежит в теме BrewManiacEx на homedistiller.
Обрати внимание что силовые линии на плате болжны быть "усилены", т.е. как минимум хорошо залужены, а то и усилены медными жилами, чтоб иметь способность держать соответствующие токи.
1676036351374
IMG-20230210-173606-1

0
Wilzevul
4

не в сети 12 месяцев
На сайте с 08.12.2022
Участник
Сообщения 25
28
18:25

Если честно, то за много лет использования SSR ни разу не попадал на такое.
Сама схема не нова и как "задумка" тем более. Точно используется в старых версиях контроллеров Баварии. Подобная схема и плата к ней давно лежит в теме BrewManiacEx на homedistiller.
Обрати внимание что силовые линии на плате болжны быть "усилены", т.е. как минимум хорошо залужены, а то и усилены медными жилами, чтоб иметь способность держать соответствующие токи.

На новизну не притендую, но симистр работающий на грани останется слабым звеном.
Плата BrewManiacEx попадалась, но хотелось бы оформить отдельным узлом т.к. есть и другие контроллеры.
Да шины силовые естественно будут 4-5мм шириной, только начал прорисовывать. Можно дополнить рэле от Dodther...
Меня больше интересует вопрос как реализовать управление 2х каналов на 3х тэнах с разных фаз. Вся задумка нагрузить все три фазы.

0
EroshKA
934

Главный по... кастрюлечкам
не в сети 1 месяц
На сайте с 10.09.2020
Администратор
Тем 13
Сообщения 1973
Подарок автору
29
21:24

Wilzevul сказал(а)
с контроллера 2 канала управления на 2 твердотельных реле на 1 фазу

Что за контроллер?

Что бы 1 канал работал на одном реле и одной фазе (греть промывку),
А другой канал запускал еще 2 твердотельных реле, но уже с других фаз (заторник).

Wilzevul сказал(а)
Меня больше интересует вопрос как реализовать управление 2х каналов на 3х тэнах с разных фаз. Вся задумка нагрузить все три фазы.

Никаких проблем не вижу.

1
MrDAnger
1 517

Местный графоман
Злобный гений, пивовар
не в сети 3 дня
На сайте с 09.09.2020
Администратор
Тем 119
Сообщения 3137
Подарок автору
30
22:37

Wilzevul

У меня тены разделёны по фазам, от одного выхода контроллера(на плате стоят транзисторы в ключевом режиме, вроде) запараллелены 2 твёрдотелки.
При желании могу ещё реле повесить на 2й канал, тот что для промывки

1
No yeast-no beer, no beer-no civilization...
Wilzevul
4

не в сети 12 месяцев
На сайте с 08.12.2022
Участник
Сообщения 25
31
08:02

EroshKA сказал(а)
Что за контроллер?

Контроллер в принципе любой с выходом на 2 канала (тэн), на ардуине или малина не принципиально откуда сигнал будет.

EroshKA сказал(а)
Никаких проблем не вижу.

Проблема была подсознательная. Корпус симистора BTB не изолированный контакт, а у BTA изолированный, тк внутри та самая керамическая подложка с изоляцией на пробой до 2000 вольт. Только узнал.
Останется рассчитать резисторы на ток открытия.

0
EroshKA
934

Главный по... кастрюлечкам
не в сети 1 месяц
На сайте с 10.09.2020
Администратор
Тем 13
Сообщения 1973
Подарок автору
32
08:30

Wilzevul сказал(а)
симистр работающий на грани останется слабым звеном

Вот это больше похоже на правду. Если смотреть "чужой" опыт, то ставят SSR на 40 ампер на такой радиатор

и без принудительного охлаждения. А потом еще и нагрузку дадут по максимуму. А такой радиатор способен держать максимум 25 ампер. И получается что горят симисторы от того что просто перегреваются, а не от того что "умные" китайцы поменяли одну копеечную запчасть на другую, но с меньшим номиналом.

1
Wilzevul
4

не в сети 12 месяцев
На сайте с 08.12.2022
Участник
Сообщения 25
33
09:25

Такой радиатор вообще не рассматривался, надо будет подбирать, что то тут или тут

0
EroshKA
934

Главный по... кастрюлечкам
не в сети 1 месяц
На сайте с 10.09.2020
Администратор
Тем 13
Сообщения 1973
Подарок автору
34
09:50

смотри по рассеиваемой мощности и возможности использования принудительного охлаждения.

0
MrDAnger
1 517

Местный графоман
Злобный гений, пивовар
не в сети 3 дня
На сайте с 09.09.2020
Администратор
Тем 119
Сообщения 3137
Подарок автору
35
12:15

У меня стоят оба ssr на таких радиаторах, между ними стоит просто вентиль на 12в d5см. Вроде, не перегреваются.
Хотя, я разбирал такое "сгоревшее" реле, оказалось, что плохо пропаян семистор, припаял и теперь оно работает, заодно нанёс термопасту на подложку 😯

0
No yeast-no beer, no beer-no civilization...
EroshKA
934

Главный по... кастрюлечкам
не в сети 1 месяц
На сайте с 10.09.2020
Администратор
Тем 13
Сообщения 1973
Подарок автору
36
13:52

И? Во первых один из твоих ТЭНов на 16 ампер, второй ещё меньше. Во вторых ты используешь твёрдотелки на 40 ампер, а имея нагрузку на 16 ампер они и греются меньше, что увеличивает их срок службы. В третьих ты радиаторы обдуваешь, снимая тепловыделение ещё больше.
Речь идёт о бОльших токах, где мощность ТЭНа выше, а применяемые радиаторы КАК У ВСЕХ. А потом почему-то горят SSR. Сначала сэкономят на мощности, потом на радиаторе, а потом китайцы у них виноваты

1
EroshKA
934

Главный по... кастрюлечкам
не в сети 1 месяц
На сайте с 10.09.2020
Администратор
Тем 13
Сообщения 1973
Подарок автору
37
13:56

Брак возможен везде, но вот это гуляющее из форума в форум о том что китайцы массово перепаковыаают твёрдотелки меняя номиналы...
