Inter-S сказал(а)
Любопытно было бы на примерную схему флакона посмотреть.

Есть только от руки с пометками, но как то стыдно выкладывать, что бы более компетентные товарищи не засмеяли)) Перерисовать надо по красивому, чтобы.

Да,ну тебя, показывай.

Inter-S сказал(а)
Любопытно было бы на примерную схему флакона посмотреть.

Выкладываю как есть.
Сделал на базе дешевого китайского регулятора напряжения. Они бывают дешевые:

и чуть дороже:

Чуть дороже отличается (на схеме обвел) цепочкой из диодного моста и двух резисторов, для более стабильной работы на низкой мощности (ну и на мое субъективное не так свистит при работе). И тот и тот вариант тестировал оба работают.

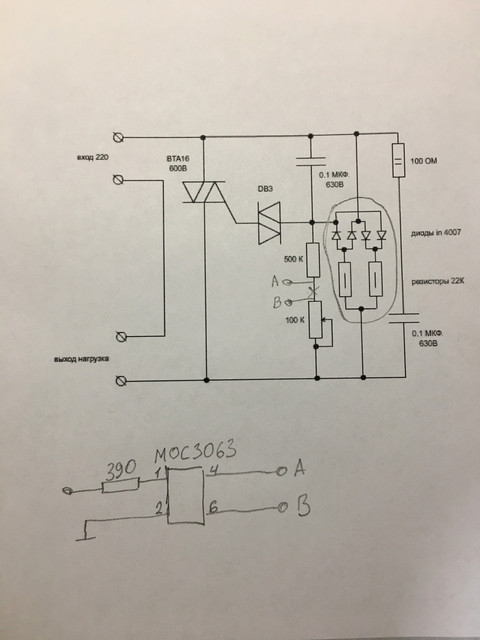

К схеме рекомендую относится условно, т.к.номиналы элементов отличаются. Но схема одна:

(схема взята от сюда)
В разрыв схемы добавляется оптопара с симисторным выходом MOC3063, она же кстати стоит и входе в внутри SSR для той же функции.

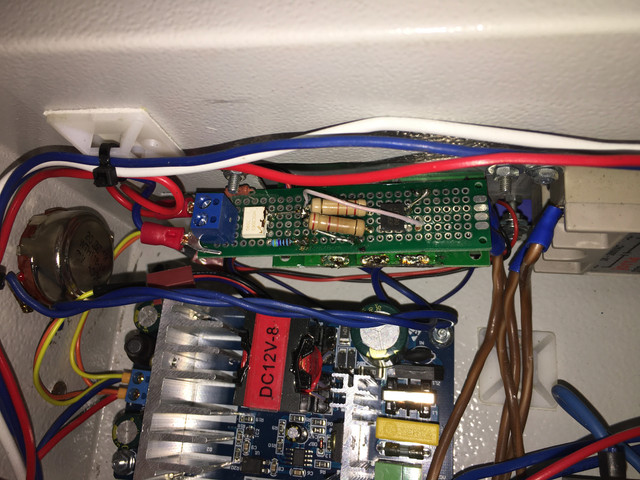

И вот что у меня было (только такая фотка осталась):

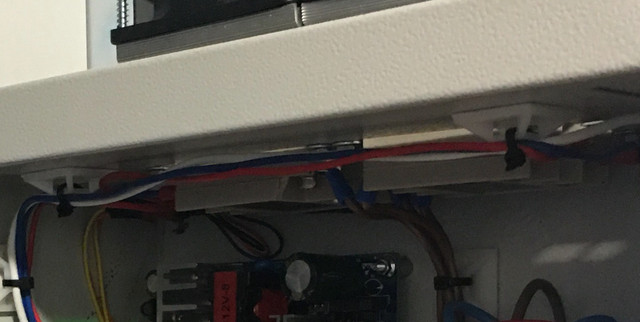

И сейчас времянка тестируется (что делается временно то делается навсегда!). Сделал на базе дешевого регулятора и добавил уже сам цепочку с диодным мостом:

Если по нормальному плату развести и сделать, то смело можно в размеры SSR вложиться и тогда замена в текущих автоматиках будет вообще безболезненная.

Inter-S сказал(а)
Подключается что и куда?

Вместо твердотелки подключается. Откручиваешь провода от SSR и подключаешь к такому регулятору мощности. Силовая линия к силовой (фаза -> вход - выход -> ТЭН), Низковольтная к низковольтной (от Брюманьяка + к + минус к минусу)

Inter-S сказал(а)
И что, вот эта хрень с микроскопическим радиатором будет напрямую управлять ТЭНом на 3 кВт? И не сгорит?

Я про радиатор ничего не указывал. Я писал "вместо SSR", т.е. снимается твердотелка с радиатора в автоматике, на ее место крепится "вот эта хрень" и подключаются к ней провода так же как и к SSR.
Фотографии приложил для наглядности о каких примерно регуляторах идет речь.
У меня "эта хрень" стоит на CPU COOLER для 65 Вт AMD процессора и ТЭНон на 3,5кВт прекрасно управляла.

Самое интересное что я Дозера отправлял в тему рассказать за его "смарт" реле. Не дошел. Он идею давно двигал и даже сделал.

Если регулятор "живёт", то идея рабочая

Inter-S сказал(а)
Я правильно понимаю, сигнал "включить/выключить ТЭН" подается на вход 1 оптопары через резистор номиналом 390 Ом, а уровень его мощности регулируется потенциометром на 100 кОм?

Все правильно. Один раз выставляешь нужную мощность и дальше автоматика сама включает/выключает ТЭН по PID регулированию при затирании (но надо автонастройку PID сделать на выставленной мощности) или при варке.
У меня он стоит на ТЭНе в колбе RIMS, ТЭН на 2,5кВт снижает почти в два раза мощность, иначе пригорает сусло.

Inter-S сказал(а)
Т.е. в процессе варки ее менять нельзя?

Да. Иначе настройки PID "слетают".
Хотя если поставить вольтметр (только аналоговый наверно, а то у меня цифровой китайский не пережил PID регулирование) и запомнить напряжение на котором настраивал PID, то можно потом во время варки крутить.
У меня лично +/- 10В от напряжения при котором настраивал PID, практически не сказывалось на поддержание температуры в заторнике паузах. Напряжение в сети и так гуляет постоянно, а так как система инерционная это не сильно сказывается.

Inter-S сказал(а) Я поэтому и подыскиваю приемлемое решение для его автоматической стабилизации.

Значит стабилизатор перед БрюМаньяком....
