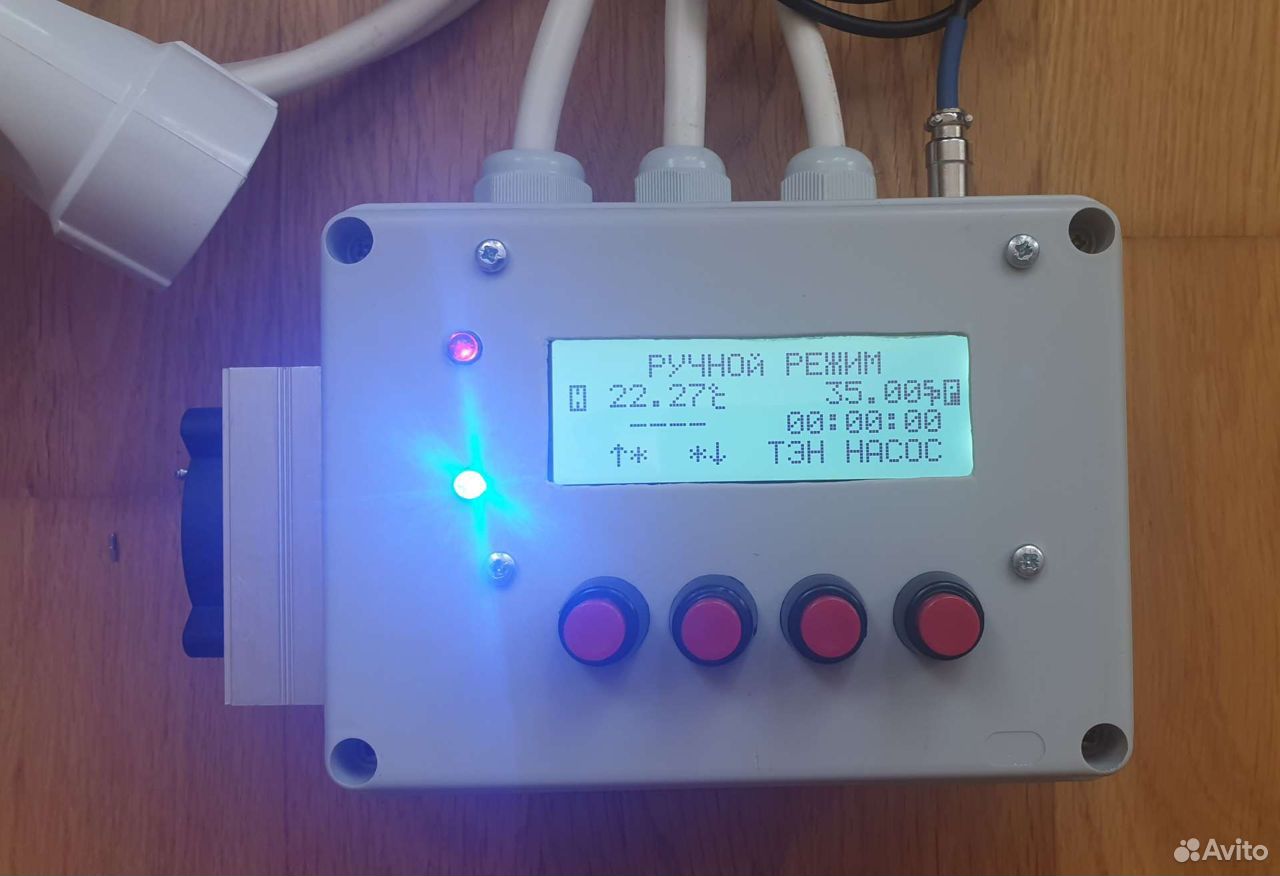

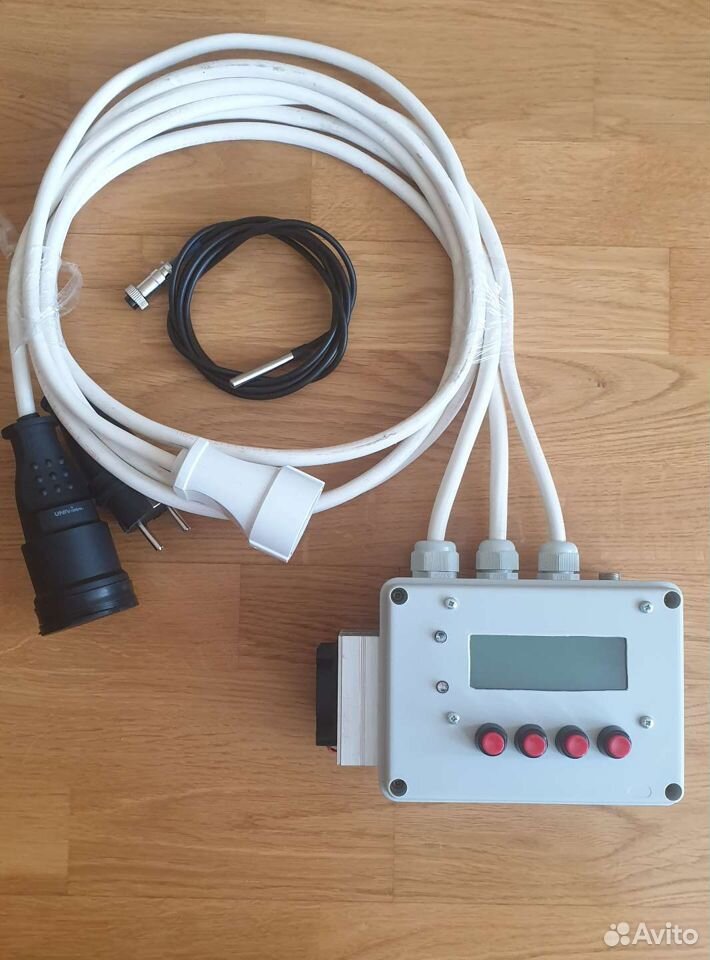

Всех приветствую. Давно обещал выложить фото того что у меня получилось. Руки ни как не доходили, на днях все собрал и произвёл варку. Всё отлично работает

Начал собирать контроллер с соплей на нормальную плату, все вроде запаял, проверил напряжения, потом только вставил ESPху в панельку и... спалил) ну вот перепутал + и - питание датчиков температуры. Минус нормальная ESP ха и 2 оригинальных датчика от Maxim 😡 поматерился, успокоился, прошил новый модуль, запаял датчики, но они так и не ожили, думаю, 700 рэ за штуку ща! Но, как говорится, что не делается, всё к лучшему. Залез в чипдип, а DS18B20 от maxim уже не 700р, а 270! а если 5 штучек сразу, то по 200! Красота!
Почему не взять в китае и откалибровать, ну это мои заморочки, профессия у меня такая, люблю точность. Эти с завода со ртутником сходятся на 60C, и разбега нет друг от друга.
https://www.chipdip.ru/product/ds18b20

Почему не взять в китае и откалибровать, ну это мои заморочки, профессия у меня такая, люблю точность. Эти с завода со ртутником сходятся на 60C, и разбега нет друг от друга.
https://www.chipdip.ru/product/ds18b20

я меня не получается увидеть их наличие, возможно и с заказом могут быть проблемы
может они их выставили, а наличия нигде нет

Sabantyi, в пятницу заказал, пишут что в наличии. 2-3 дня из за транзистора жду. Видимо они не перещитали их.

Я себе для начала собрал в маленькой коробочке без экрана и кнопок, контроллер взял какой был, какой то там wemos.
Юсб для питания, один вход для датчика температуры и один выход для управления внешним регулятором мощности через последовательный порт.
Пришлось немного допилить прошивку чтоб это реализовать, но зато ПИД теперь плавно регулирует мощность.
В целом хватило для знакомства с данной автоматикой, уже сварил одну партию.

MrDAnger сказал(а)
поподробнее, плз

Как я понял, штатно brewmaniac регулирует мощность просто включая и выключая ТЭН, еще там есть опция ШИМ, но для регулирования переменного тока кмк это не лучший вариант, хотя скорее всего работает без проблем. У меня же уже есть регулятор мощности со стабилизацией и фазовым регулированием из темы на ХД форуме. В нем есть внешнее управление через последовательный порт. Я просто добавил в прошивку программный Serial, вывел это все на отдельный разьем и подключил проводом к регулятору. И в прошивке brewmaniac поменял алгоритм, вместо управления реле он стал отправлять в Serial команду на управление регулятором, грубо говоря задает мощность в ваттах.
Костыли это все конечно, но зато собрал из того что было за пару вечеров, в целом мне больше и не надо ничего. Экран может потом добавлю

Коллеги прошу помощи. Побыстрому смострячил из того что было на проводах автоматику. Прошивку собрал как мог в конфигурации distiling 0.5.1 (правки вносил через Visual Studio Code) для проверки с дисплеем 1306. Автоматика работает, WEB работает, но на экране что-то частично видно. Когда в WEB щелкаю по кнопкам на дисплее, на экране тоже меняются данные. Что нужно поправить в файлах прошивки, чтобы привести изображение в норму.

MrDAnger сказал(а)
поделись опытом.

https://forum.homedistiller.ru/index.php?topic=166750.msg13621029#msg13621029
https://forum.homedistiller.ru/index.php?topic=166750.msg13729917#msg13729917
Там есть несколько вариантов в теме, но этот удобнее в управлении, есть память на 4 предустановки.
Тут прошивка от него https://github.com/saniaxxx/powerRegulator
Мой сейчас выглядит так

MrDAnger сказал(а)
делись

Чуть позже залью на гитхаб исходник

EroshKA сказал(а)
И использовал ты ESP32 (судя по фото),

Да, это тот же контроллер что и на Floaty, тоесть lolin32, оставался один лишний как раз.
Залил прошивку на гитхаб
https://github.com/saniaxxx/BrewManiacEsp8266
Грубо говоря вывел с контроллера 17 пин и землю на разьем на корпусе, создал на них софтварный последовательный порт, и через него уходят команды на регулятор мощности. Даже не знаю что еще пояснить, спрашивайте.

Спойлер

EroshKA сказал(а)
поменять местами перемычки

Может кому интересно. Победил дисплей. Перемычки не надо перепаивать-они всего лишь меняют местами на разьеме + и GND.
Китайцы как всегда продают одно, на странице магазина-SSD1306, а на деле оказывается другое-SH1106. Дисплеи SSD1306 и SH1106 это фактически тоже самое, только изменен режим адресации, поэтому одни шумы вместо текста на дисплее. Решение-в опциях сборки надо поменять везде тип дисплея с SSD1306 на SH1106, библиотеки в BrewManiacEsp8266-master есть. Скомпилировать прошивку и зашить. Все работает. Размер, как по мне достаточный.

Извини, хотел поправить и отвалилась твоя картинка.
Вставь, плз, через ТАК

Всех с наступающим! Наконец то я снова добрался до темы контроллера для своего ПВК.
Подскажите как у кого калибруются ПИДы, и как оно после этого работает?
Все выходные промучался с ним, по итогу получилось что-то не понятное, работает плохо.

Исходные данные:
Прошивка последняя русская с Гитхаба, 1 датчик.
ПВК самодельный полный обьем 100л, мощность 10Квт. утеплен.
Воды в рубашке до самого верха около 25 л.
Мешалка работает все время.

Включаю по инструкции автонастройку ПИД, длительность примерно 20-30 минут, все проходит. Проверял попадание в температуру и в ручном и в автомате, пролетает, в одну попытку в ручном режиме почему-то на полном нагреве проскочил на 3 градуса, и там застабилизировался.
Пробовал насильно нагревать котел до 50 а потом до 60 градусов, и запускать автопид на этих температурах. После каждой попытки автопида параметры выставлял в исходное 100-100-100. Получаемые в результате этераций цифры плавают в районе Р(70-95) I(-40-70) D(-15-40). Наткнулся на посты людей, что автонастройка ПИД в этом контроллере проходит несколько часов, может быть у меня прошивка как-то криво работает?

Еще вопрос @EroshKA как главного по теме, можно попросить собрать русскую стабильную прошивку с функцией дистилинга, я понял что самостоятельно не рсправлюсь.
