Небольшая инструкция по удаленному подключению датчиков температуры и реле по протоколу HTTP
И так, у нас есть необходимость подключить, например, холодильное оборудование к CBP. Не всегда это удобно делать проводами. Можно подключить посредством беспроводной сети по протоколу HTTP или MQTT.
Для этого нам понадобиться ESP8266 или ESP32 (полный список поддерживаемых плат ESP и иных устройств)
Описания и инструкции находятся тут. По существу это система Умного Дома. С помощью нее можно не только температурными датчиками и реле рулить.
Готовые файлы для прошивки забираем тут. Там отдельно собраны прошивки для ESP32 (Например ESPEasy_ESP32_mega-20210223.zip), и для ESP82XX (ESPEasy_ESP82xx_mega-20210223.zip)
Находим в архиве нужный нам файл, под нашу версию ESP, заливаем его в ESP, перезагружаем и подключаем к своей сети указав статичный адрес, чтоб потом долго не искать (многие вещи описывать не буду, подразумевая что затевая все это вы имеете элементарную подготовку)
1.1 HTTP
В CBP есть как минимум 4 аддона под этот формат.
HTTPActor
HTTPActor_CompressorDelay
HTTPAuth
http_sensor
На примере ESP8266.
Прошиваем файлом ESP_Easy_mega_20210223_normal_ESP8266_4M1M.bin
Перезагружаем ESP. Находим точку доступа ESP-Easy. Подключаемся к ней. Запросит пароль, ввести configesp
Зайти в браузере по адресу 192.168.4.1

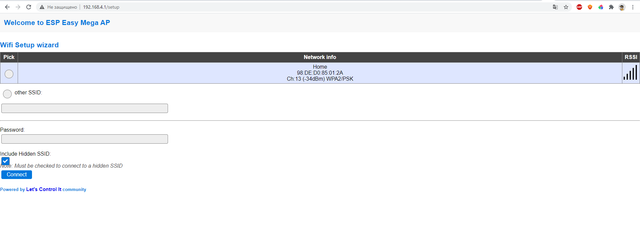

Подключитесь к своей сети. После перезагрузки узнайте новый адрес вашего ESP посмотрев на роутере вкладку DHCP, или программы для телефона Fing.
Подключитесь по новому адресу набрав его в браузере.

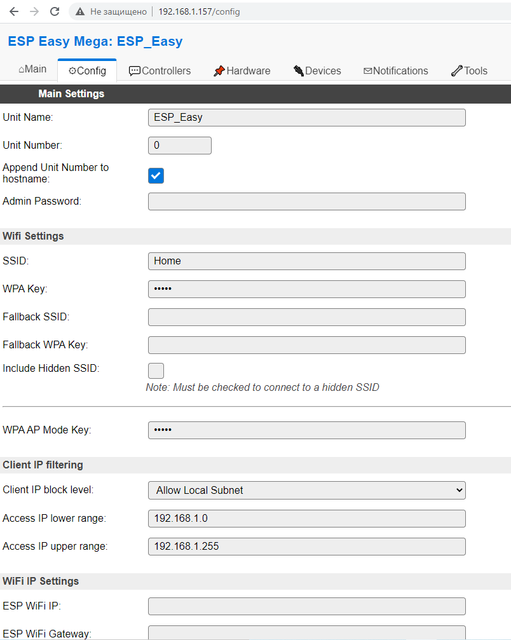

Зайдите во вкладку Config и сделайте настройки
Поменяйте параметр UnitNumber если у вас имеется несколько ESP подключенных с CBP, пронумеруйте их.

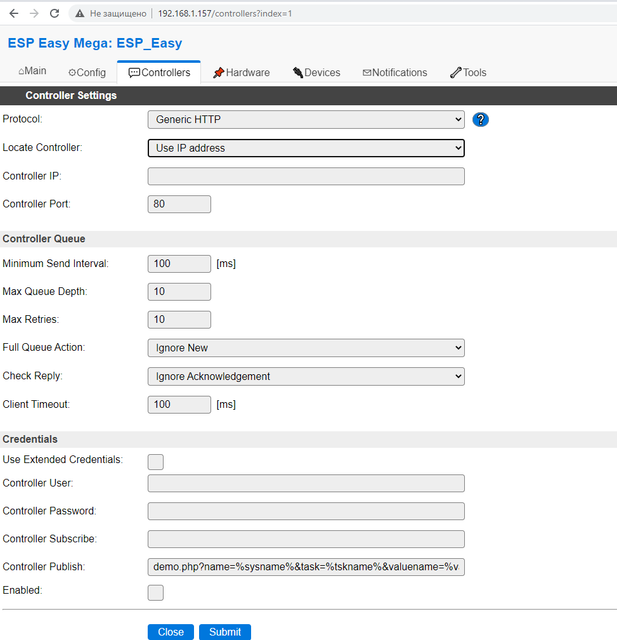

На вкладке Controllers добавьте параметры своего CBP
ControllerIp: Забиваем IP вашего RaspberryPI
Port : Забиваем порт CraftBeerPI, по умолчанию 5000.
Логины и пароли если используете в аддонах.
ControllerPublish: api/httpsensor/%valname%/%value% (скопируйте это выражение и вставьте в соответствующее поле)
На вкладке Devices добавляем устройства подключенные к вашей ESP.
Коротенько - добавляем новое устройство типом Temperature-DS18B20 (для температурных датчиков, можно на один разъем GPIO ESP подключить несколько датчиков, принцип примерно такой же как и при подключении к RaspberryPI) и Swithinput для реле. Указываем порты GPIO к которым у нас подключены устройства, и другую дополнительную информацию. Разобраться не сложно.
Подключая температурный датчик и реле к ESP не забываем что для реле очень желателен транзисторный ключ, а для ds18b20 (температурный датчик) нужно сопротивление на 4,7 кОм. В качестве основы прекрасно подходит плата от BrewManiacEx или другие подобные платы.
Ну и делаем настройки непосредственно в CBP. Надо будет добавить в настройках соответствующие устройства с привязкой к тем самым аддонам
HTTPActor
HTTPActor_CompressorDelay
HTTPAuth
http_sensor
Вбивайте те параметры, которые вы указали для соответствующих устройств, параметр Key для температурных датчиков, то же должен совпадать. Если все настроено правильно в CBP должны появиться значения температуры и кнопка для включения и выключения реле.
Описание возможно немного путанное и спонтанное. По возможности на майских все проверю и скорее всего что-то добавлю. А проверять надо все, поскольку не все сейчас смог проверить, использовал свои записи двух-трехгодичной давности. А все меняется. По крайней мере картинки точно меняются ?
На очереди подключения по MQTT. Как использовать для этих же целей устройства из линейки Sonoff-Tasmota. Ну и бонусом подключим 4-х строчный дисплей для отображения температуры локально (чтоб не бегать к контроллеру CBP, чтоб узнать ее).
