Смотри, грубо говоря, вместо брюманьяка взять 2-3 розетки сонофф, ими будет рулить СБП, в них втыкаем насос и мои 2 тена.
Для датчика температуры может есть отдельный модуль на вемос? Типа, вемос+батарейка+DS'ка?
Или неправильно понимаю?
Или проще прикрутить к КБП маньяка?
А зачем тебе
MrDAnger сказал(а)
реально рулить по отдельности
Они у тебя находятся в одном варочнике. Какова цель такого "руления"?
Если только включать в ручном режиме второй тен. Не помню уже можно ли прописать дополнительные устройства в программе затирания и варки. Все как-то сложно ты хочешь организовать. Главное мне не понятен практический смысл. Экономии электроэнергии не будет, А заморочки заставить так работать будут.
Они у тебя находятся в одном варочнике. Какова цель такого "руления"?
Если только включать в ручном режиме второй тен. Не помню уже можно ли прописать дополнительные устройства в программе затирания и варки. Все как-то сложно ты хочешь организовать. Главное мне не понятен практический смысл. Экономии электроэнергии не будет, А заморочки заставить так работать будут.
наверное, ты прав...
Работает
Что остается не задействованным на плате BrewManiacEx:
- пищалка
- клавиатура

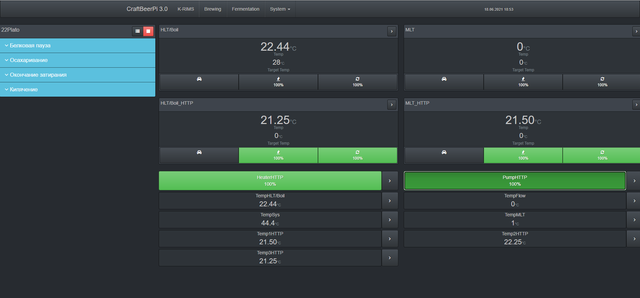

Экран теперь несет чисто информативную функцию. Все управление с web морды CBP.
Я не стал удалять "родные" кастрюли. Добавил новые. Все где в надписях присутствует HTTP относится к плате BrewManiacEx. Т.е. те же 3 датчика температуры и реле насоса и ТЭНа.
Ну а теперь по порядку.
Частично будет повторение этой инструкции
Идем и качаем последние файлы прошивок ESPEasy
Из всего архива нас интересует файл с именем ESP_Easy_mega_ХХХХХХХХ_normal_ESP8266_4M1M.bin, где ХХХХХХХХ дата последнего релиза. Если будете собирать не на ESP8266, то файл нужен будет от той версии платы, что будете использовать, их там много.
Прошиваем любым удобным способом и запускаем для настройки

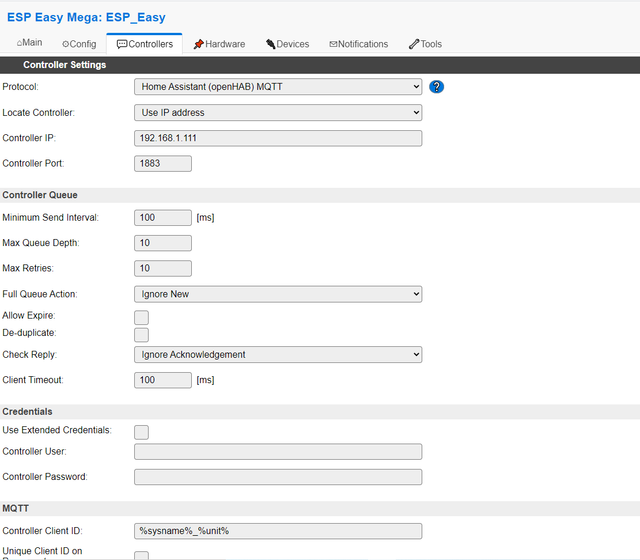

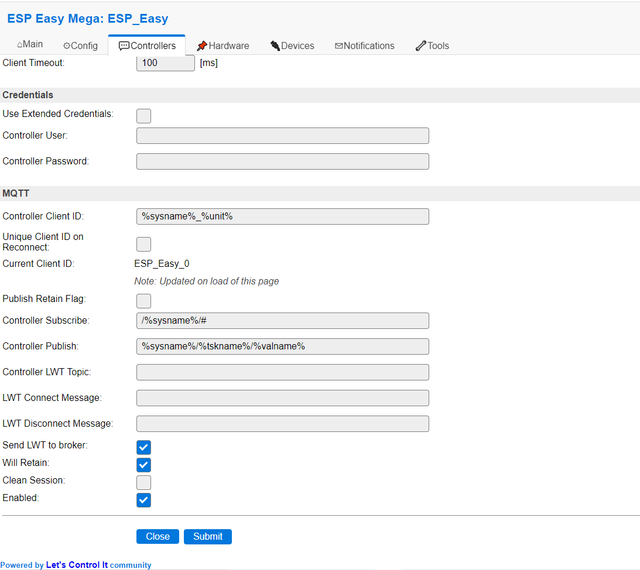

Первые два пункта настроек (подключение к локальной сети и настройка HTTP сервиса описаны в прошлой инструкции.

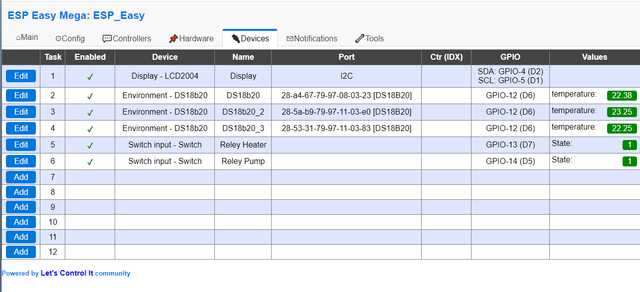

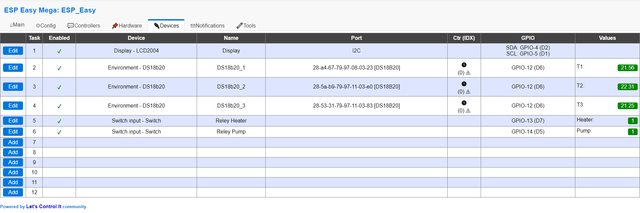

Следом идем во вкладку Devices и начинаем добавлять наши "устройства". В моем случае это экран, 3 датчика температуры и 2 реле.

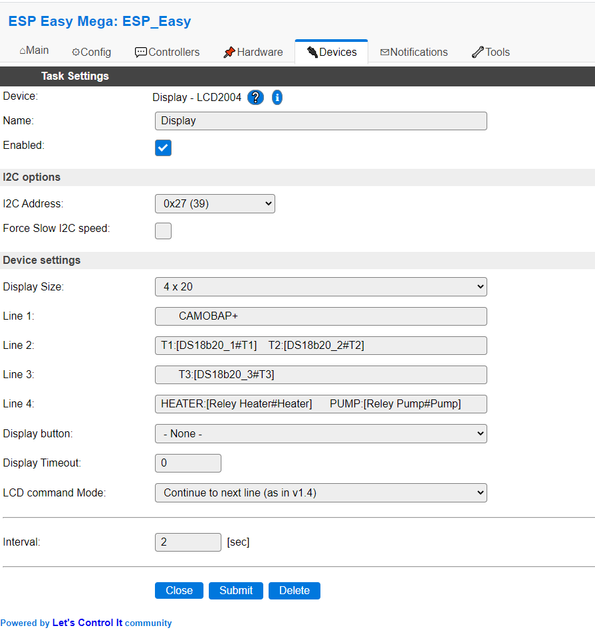

Настройки экрана

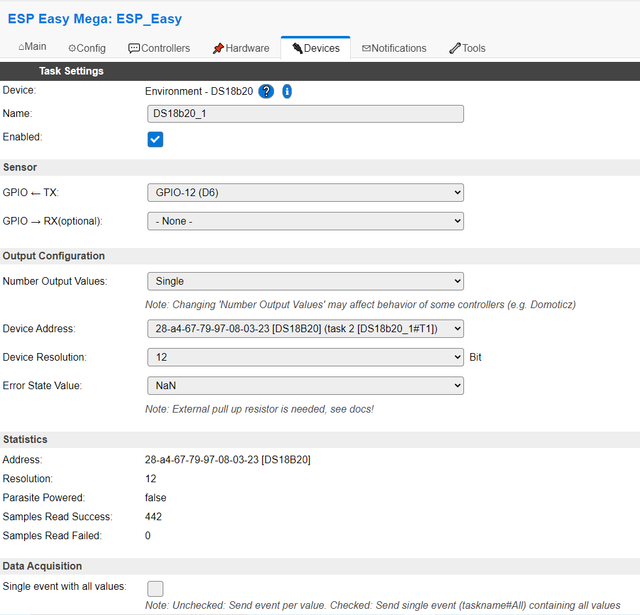

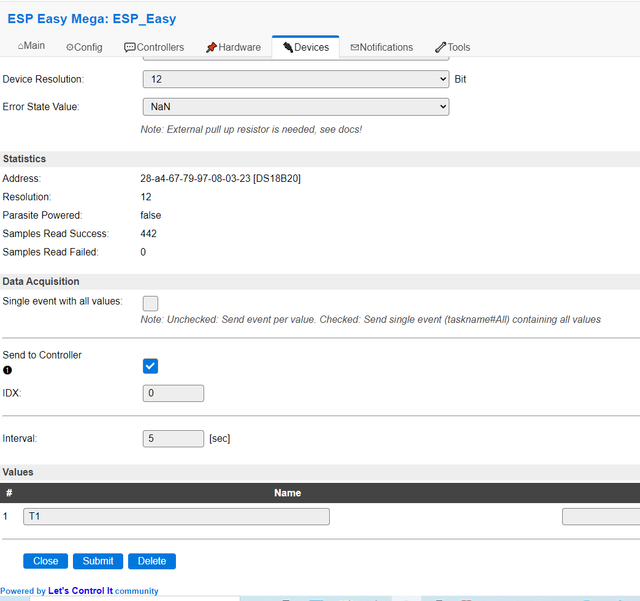

Настройки одного из датчиков температуры
Для остальных датчиков температуры будет меняться только имя, адрес и значение (Values)

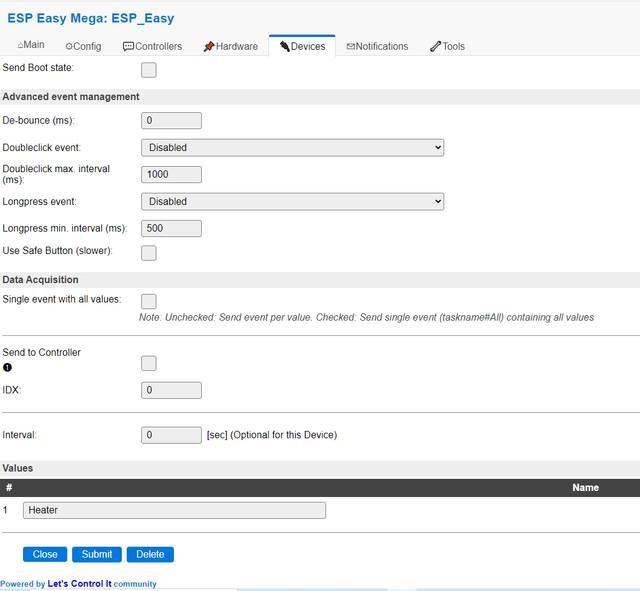

Настройка реле ТЭНа

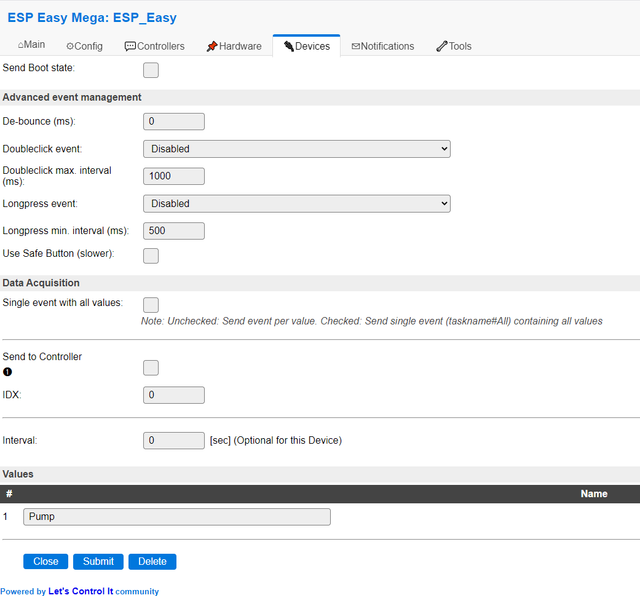

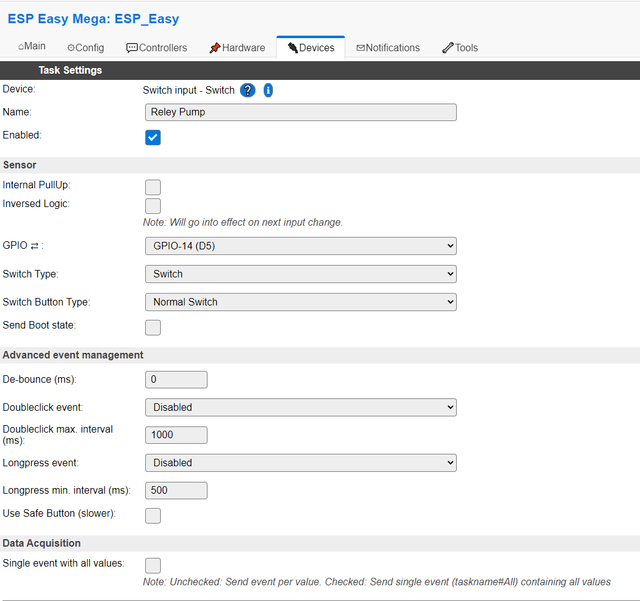

Настройка реле насоса
Для некоторых насосов на 12 вольт можно установить значение Switch Type не в Switch, а в Dimmer (так же как и на ТЭНе) и регулировать поток не краном, а подаваемым напряжением.
Далее идем в CBP и добавляем два аддона:
- HTTPActor
- HTTPSensor

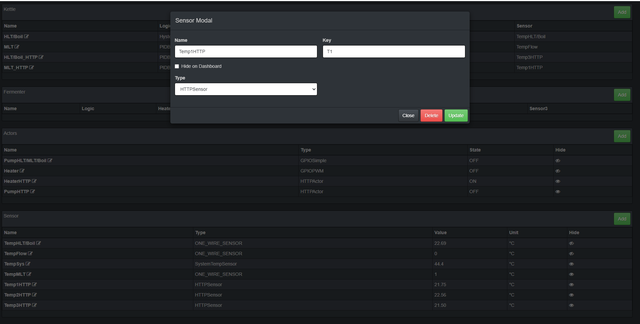

Идем в настройки и добавляем наши 3 датчика температуры и два реле (актера)
Параметр Key должен соответствовать настройкам Values в ESP Easy для конкретного датчика.

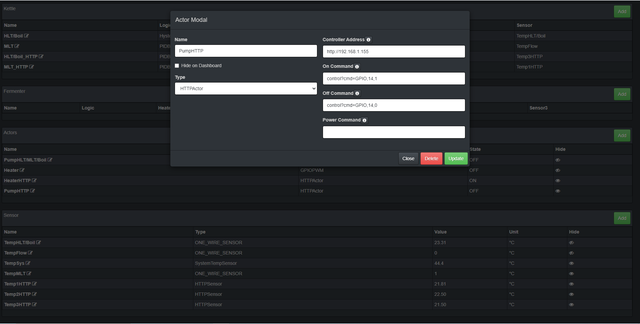

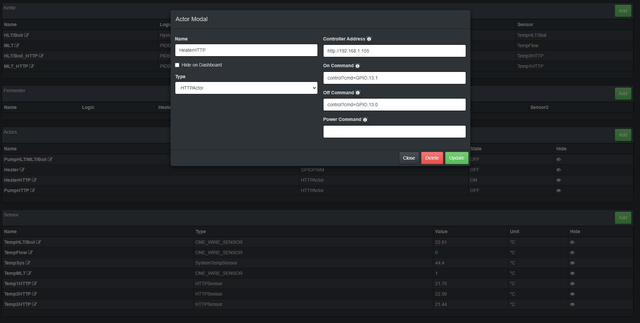

указываем адрес ESP Easy и пин на котором у вас висит реле

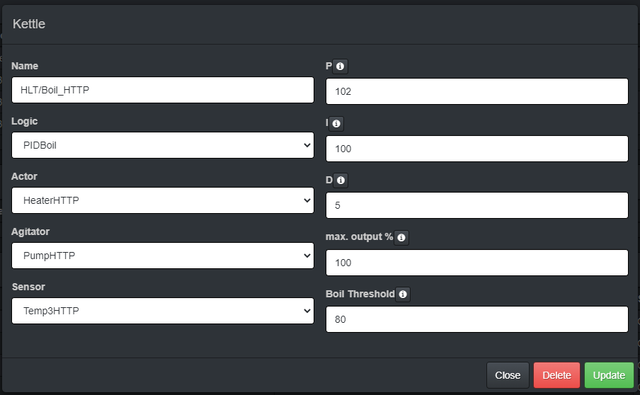

Осталось только "собрать" кастрюли (что-то типа этого)
отстроить ПИД и можно начинать варить.
Что не проверено в этой связке?
- Возможность управлять реле посредством PWM. В прошивке ESP такая возможность есть, но знает ли об этом CBP.
-Не известна стабильность работы такой связки. Грузить и ESP и Малину постоянными опросами датчиков и реле, да еще и посылать это все активно по сети не самая лучшая идея.
Что мне больше всего не нравится, так это итоговая стоимость автоматики. Все же останусь при мнении что варочный порядок надо вязать на Малину на прямую, а все остальное можно и по сети.
Привет!
Управление SSR через так?
Управление насосом так же, только вместо SSR будет полевой транзистор, да?
Такой адд-он "BrewPi_SSR" не нужен для управления мощностью на ТЭНе с RaspPi через SSR?
Экран LDВ2004 по I2C через PCF8574 допустимо запитывать от RaspPi +5V пина, если мощности БП хватает. А SPI/SCL через конвертер логических уровней:
Если +3,3В с RaspPi взять для конвертера, не превысит 50мА?
Регулятор мощности, о котором упоминал: Не реклама!
warkan сказал(а)
Управление SSR через так?
Возьми ULN2803 и получишь 8 транзисторных ключей в одном корпусе. Все остальное стандартно для всей автоматики. Лучше всеже обзавестись нормальной платой. В противном случае и без "ключей" все можно собрать.
warkan сказал(а)
Такой адд-он "BrewPi_SSR" не нужен для управления мощностью на ТЭНе с RaspPi через SSR?
У тебя нет BrewPi, значит и аддон не нужен. У каждого адонна есть описание для чего он служит.
warkan сказал(а)
Экран LDВ2004
Зачем он тебе? Он не информативен при прямом подключении к малине.
warkan сказал(а)
Регулятор мощности
CBP сам умеет работать с ШИМ (PWM) сигналом на большинстве аддонах работающих с ТЭНами.
EroshKA сказал(а)
нормальной платой
А есть схема какой-нить нормальной платы? "Передрать" с неё обвязку выходов. На свой страх и риск) Осознаю в полной мере и обещаю потом не ныть))
По аддонам: ты рекоммендовал установить "HendiControl" и "PIDBoil". Если я правильно понял описания, они, примерно, для одного и того же. Так чью логику использовать при настройке "кастрюль"? Или пробовать то и то?..
warkan сказал(а)
ы рекоммендовал установить "HendiControl" и "PIDBoil".
Между рекомендацией и тем что использую я со своим оборудованием есть большая разница. PIDBoil это один из стандартных аддонов. HendiControl это аддон для того чтоб рулить конкретной индукционной плиткой с доработкой последней. Как-то все в кучу. ?
warkan сказал(а)
А есть схема какой-нить нормальной платы? "Передрать" с неё обвязку выходов.
Есть целые альбомы стандартных схем для Ардуино (оно равно для ESP, Raspberry и многих других). На самый доступный способ поиметь транзисторные ключи 8 штук за 40 рублей стоимости микросхемы я ссылку дал.
