AnDom сказал(а)
или можно просто провод моножилу 1мм2 в пвх изоляции?

Можно, но нежелательно! Ибо:
1. Провод в оплётке добавляет толщины и веса антенне
2. Провод в оплётке будет двигаться. Попробуй отрежь прямой кусок (длинной 100- 150 mm) этого провода с оплёткой и положи его на 20 мин в холодильник, где продукты. Вытащив обратно, увидишь что оплетка уменьшилась, обнажив концы проволоки на около 5 mm. Приклеив за оплётку антенну (хоть даже и чистив от оплётки участки в этих местах), жила будет "гулять" туда-обратно относительно центра масс платы iSpindel из-за оплётки при изменении температуры, т.е. оплётка будет таскать за собой жилу сжимаясь и растягиваясь (там же ещё витки, что увеличивает трение внутри системы жила-оплётка)и витки будут уменьшать шаг- увеличивать. Такое периодическое изменение центра масс системы (а антенна весит не мало, да плюс большое плечо от ц.м.) делает калибровку бессмысленной, соответственно и показания плотности iSpindel. Другое дело, если бы эти температурные деформации системы медная жила- оплётка были бы линейны на всём диапазоне температур, но нет! Сила трения вносит свои коррективы. Да если бы и так, то работа iSpindel в диапазоне температур от 18˚ до 25˚C все равно сделает его непригодным в диапазоне 8˚ -- 15˚C, или перекалибровывать.

Вывод: сними оплётку и главное, чтобы антенна не касалась токопроводящих участков платы и её элементов. Покрывать лаком для ногтей не советую, он осыпется со временем. Или сделать изолирующую прокладку между антенной и токопроводящими частями iSpindel изолентой (только не ПВХ, а тряпочной!) и пр.
Т.о. трансформаторный провод в лаковой изоляции- это лучшее решение! Но мы работаем, к сожалению, с тем, что имеем.

Коллеги, без фото не дорабатывайте! Есть нюансы, на которые следует обратить пристальное внимание, игнорирование или некорректное истолкование которых сведут на нет все усилия, да чёрт с ними, с усилиями, а вот потраченное время не вернёшь!
Завтра еду в "пивоварню" и будут фотографии с акцентами на возможные ошибки.

MrDAnger сказал(а)
если сработает. Обнадежил!

Не могу уснуть, т.к. мозг не всё для себя посчитал.
У кого iSpindel теряет пакеты с роутером- это понятно. Обычно роутер не стоит рядом с ЦКТ/холодильником. У роутера все с усилением сигнала нормально, там и эл. усилитель и антенн несколько, он пробьёт до iSpindel и усилит входящий, если он мало-мальски проходит. Значит именно сигнал от iSpindel гасится преградами, без возможности переотражения и не доходит до роутера или доходит, но со значением ниже порога чувствительности роутера. Решается увеличением усиления iSpindel путем антенны или см. ниже по пункту 3 вариант "нет". Другой вариант поставить на роутер узконаправленную антенну и, извините за тавтологию, направить её строго на холодильник с ёмкостью, в которой живет iSpindel; другие устройства Wi-fi будут при этом чувствовать себя не очень.

А вот ведь в твоём случае BPL стоит прямо у ЦКТ/холодильника (любая ёмкость), в котором iSpindel!
Для инженерного подхода к решению твоих проблем со связью есть дополнительные вопросы и варианты решения:

1. Куда отправляет пакеты iSpindel?
а) BPL. если да, сделана ли в нем внешняя антенна (по умолчанию там такая же как и в iSpindel)?
в) Роутер. если да, то роутер в прямой видимости на ёмкость с iSpindel?

2. Если по подпункту "а" да, то делать антенну на iSpindel; если нет, то легче сделать антенну на BPL и поставить нормальную, как на роутере (волновой диполь) и будет и красиво и эффективно, стоит она около 200 руб или снять с завалявшегося старого роутера вместе с гнездом.
3. Если по подпункту "в" да, то делать антенну на iSpindel; если нет, то надо провести эксперимент:
Если возможно, то временно перенести роутер в прямую видимость и если iSpindel перестал пропадать, то проще поставить репитер. При наличии репитера в доме, поставить его между роутером и ёмкостью с iSpindel (в прямой видимости к одному и другому). Если проблема осталась или улучшение есть, но не устраивает, то делать антенну на iSpindel.

Пишу не в привате по поводу некорректной работы твоего оборудования, так как это может и не такой уж и частный случай. Может кому еще поможет.

Доброго вечера! Еле вернулся по Носовихинскому шоссе...
Во первых, две новости по теме:
1. Фото как у меня сделано (это моно диполь) выложу следующим постом, как рассортирую фото. Где-то в течение 40 мин.
2. Можно сделать намного лучше, чем я уже сделал (усиление будет в 2 раза выше и связь стабильна):

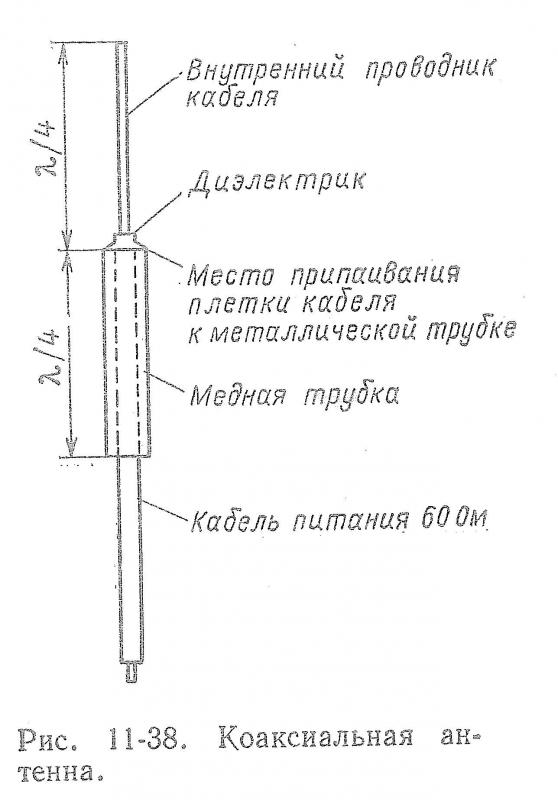

а) Сделать самому (это уже 1/4 волновой диполь) Нужен кусок коаксиала (тонкого. можно скрутить с детского пульта радиоуправления или со старого роутера (соединяет плату и разъём для антенны) длинной 80 мм; латунная/медная/стальная гильза (как для датчика DS18B20, кот. китайцы любят продавать); конечно всё для пайки и зоркий глаз с тестером для проверки отсутствия кз (короткого замыкания). С собой все это привёз, включая iSpindel. Могу завтра спаять и измерить возможности пробивать стены, банки, кастрюли и пр. В итоге сравнить с уже имеющимся по проникающей способности, в тех же условиях. Всё будет опытным путём, плюс замеры по комп. программе уровня сигнала iSpindel.
<img src="" alt="1/4 диполь" />

в) Самый простой вариант- это берёте/находите старый/поломанный роутер Wi-fi и откручиваете у него антенну (нужна на 2 -- мах 4 Дб - это короткая, там подходящее миниатюрное решение, кот. влезет в iSpindel). Далее отщелкиваете пластиковый защитный кожух и отрезаете антенну от конектора. Припаиваете антенну жилой к месту "Важно 1" (см далее), а оплётку к любому ближайшему месту, где земля/нуль платы iSpindel. Тоже у меня есть в наличии, как и предыдущий пункт завтра могу протестировать (все тесты и перепайки будут на одном и том же iSpindel).

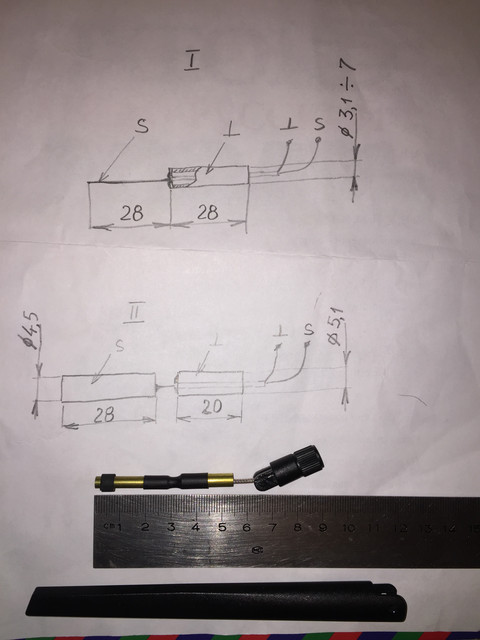

На фото антенна с роутера (кожух уже снял) внизу- это уже 1/2 волновой диполь и эскизы указанных здесь двух вариантов антенн. Кстати, весит она мало.
<img src="" alt="" />

EroshKA сказал(а)
На какой стороне его усиливать не так уж и важно.

Если копнуть глубже, то тот вариант когда важно, и он есть: D1 или Wemos пробуждается и шлет пакет на готовность приёма роутеру или еще кому-нибудь. Из-за фонирующих, закольцующих и пр. преград сигнал доходит настолько ослаблен/критически потерян, что чувствительность любого роутера его не позволяет усилить, т.е. для роутера запроса то как бы и не было. И D1/Wemos не помню там сколько попыток прописано в скетче, дублирует запросы несколько раз и засыпает до следующего сеанса. И хоть супер роутер и антенны на него ставь, сигнал всё равно может оказаться ниже чувствительности приёмника (роутера). Т.о. необходимо повысить мощность сигнала D1/Wemos, чтобы он "пробил" ферментер, фольгу и свинцовую дверь, оказавшись после этих товарищей выше порого чувствительности роутера.
Но в данном случае ты отчасти и прав, потому как может и хватит усиления роутера установкой, к примеру антенн 9Дб (это длинные около 400 мм). Но тут может быть еще инвариант, дополнительно к твоему, с чем я полностью согласен:

EroshKA сказал(а)
Я уже писал тебе - сменились условия. Поменялся роутер за стеной, переставили мебель и т.д. Изменились условия приёма твоего сигнала. Это как радиоприёмник, надо найти место где он работает

может еще быть (см ответ MrDAnger ниже)..

MrDAnger сказал(а)
Но раньше же он пробивал...

Дополнительно к пояснению EroshKA, очень важно какой стороной повернётся iSpindel к роутеру, вращаясь от газиков в ферментере. При такой слабенькой антенне, 30 градусов и всё, нет связи.
