Теперь про микроволновку. Грел стакан с водой при мах мощности по 40 сек. Этого времени было достаточно для оценки воздействия. Все показатели программы мониторинга wifi практически не изменялись, ничего интересного. С микроволновкой тестировал только на 2-й итерации (с водой) на всех локациях.
Но вот связь с iSpindel через его html страницу на 2-х антеннах при запуске на каждом втором и при останове микроволновки на всех локациях (даже №5) стабильно обрывалась: отказ в получении данных. На антенне D отказы происходили и во время работы микроволновки, а не только пуск-стоп (но только в локациях 0, 1, 2).
Самая стойкая -это родная антенна F. Ей что включения, что выключения по боку. Только идет задержка обновления данных (пакеты всё же теряются) и становятся 1 раз в 3-5 сек, но отказов нет.
Все данные близки к достоверным (в моих условиях и с моим оборудованием, соответсвенно моими допущениями), есть все логи по 2 итерации и принтскрины по 1.
Всем спасибо, что прочли, удачи в хобби и поделках!
Vadim74 сказал(а)
Самая стойкая -это родная антенна F. Ей что включения, что выключения по боку.
Погоди, ты-то какой вывод делаешь? Какая антенна надежнее работать будет?..
Пофиг на микроволновку, она не так часто и долго работает. Делать или нет антенну как ты говорил?
MrDAnger сказал(а)
собрать свои изыскания в статью и опубликовать?
В принципе можно, но на это надо время. На работе всегда, если требовалось быстро начертить, то делал по старинке от руки, и чертеж, и эскиз: меня в Бауманке это делать хорошо научили. А для статьи нужно красиво таблицы там, графики, все в поинте или что там еще есть..., с чем у меня туговато. Или эскизы будет нормально?
В общем попытаюсь сделать, но начну не ранее чем через неделю, уезжаю.
MrDAnger сказал(а)
Какую антенну посоветуешь? Что и как делать?
Антенну делать как на фото в сообщении 100 этой темы симпозиума. Там фото со всеми размерами и фото моей антенны на плате рядом с исходником, с которого копировал.
Лучше в максимально приближенном диаметре проволоке. Советую не меньше 1мм.
Там и вывод в начале сообщения: "Точные размеры хита рейтинга антенн... : (а ниже фото с размерами по штангенциркулю). Если данных недостаточно, то завтра сделаю эскиз с размерами (на одном листе).
Коллеги, не побоюсь этого слова, естествоиспытатели!
Пока отбой по антенне! Пока не перепаивайте их!
Ночью решилась задача (в голове) по такому несоответствию, как неэффективная работа антенн по науке, а также проблемы помехоустойчивости. Утром посмотрел эл. схемы D1 mini в datasheet и в голове всё сошлось.
Осталось это реализовать на практике и протестировать, для подтверждения опытом. Там всё так же просто.
Скоро испытания, должен успеть до отъезда в субботу.
Испытание по науке состоялось!
Единственное, испытывал не в воде (оно того уже не требует), т.к. паял на скорую руку и коаксиальный кабель припаял в другую сторону, поэтому с антенной плата не влезла в преформу.
Выкладываю принтскрин и фото.

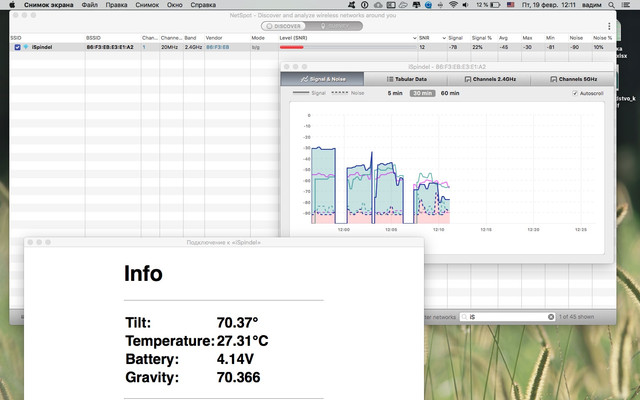

На принтскрине синяя линия- это уровень сигнала; синяя шриховая- это уровень помех; четыре почти прямоугольных (далее ПП) участка на графике в скрине- это я менял локации, а пробелы между этими ПП- это ставил на паузу программу мониторинга wifi. Все время работала html страница, т.е. получал данные с iSpindel о температуре, угле и пр.
Важно! Ни разу отказа не было!
График на притскрине слева направо:
1 ПП- по воздуху 1000 мм без преград: частота обновления (получения данных с iSpindel ) 1 в 2 сек
2 ПП- то же, но в н/ж кастрюле в дуршлаком свурху (дальше в кастрюле так и оставалась):частота обновления 1 в 2 сек
3 ПП- через ж/б стену (160 мм) : частота обновления 1 в 2 сек
4 ПП- через две ж/б стены по 160 мм каждая и расстоянием между ними 2500 мм!: частота обновления 1 в 2 сек, раза 3-5 в минуту теряются пакеты (обновления 1 в 4 сек), но ни одного отказа, даже когда переходил с планшетом из комнаты в др комнату. В прошлых испытаниях при переходе торца ж/б стены всегда были отказы (у всех антенн)- это самые сложные условия прохождения радиоволн.
Это почти победа! Науки! Позже сделаю по локациям прошлых опытов и с микроволновкой. Также выложу эскизы антенны и как делать и главное как и куда припаивать (хотя на фото это видно).
<img src="
" alt="" />
<img src="
" alt="" />
В общем почти все мои предыдущие сообщения, касающиеся отчетов по испытаниям можно удалить.
Венец проб и еще раз попыток выкладываю здесь.
Все испытания проводились в одинаковых условиях и ориентации iSpindel по отношению к локациям приёмника (планшета), добавилась только локация через две ж/б стены (так как одна оказалось маловато).
Для нетерпеливых, лучшая антенна для наших здесь задач- это штыревая (тип А), но подсоединять её надо по другому.
Но лучшая для других задач- это 1/4 волновой диполь (Тип D). Она шикарно работает только в вертикальном положении (делал отдельно тесты), и пробивает 3 стены под углом 30 град (2 ж/б, 1 гипсолитовая с 600 мм забитым шкафом). В таких условиях наша штыревая даёт полный отказ!
Типы антенн в отчете:

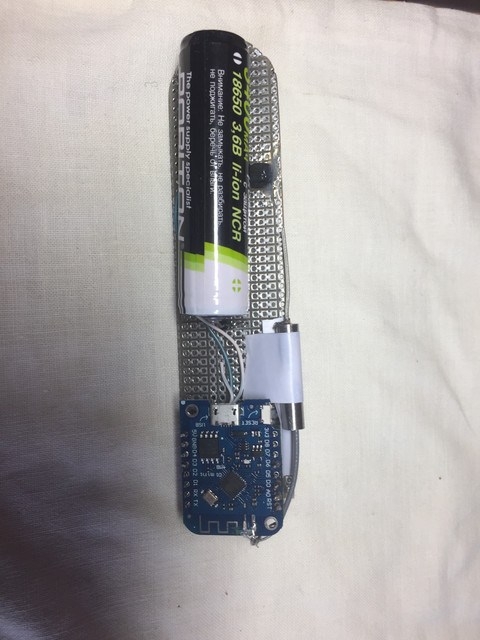

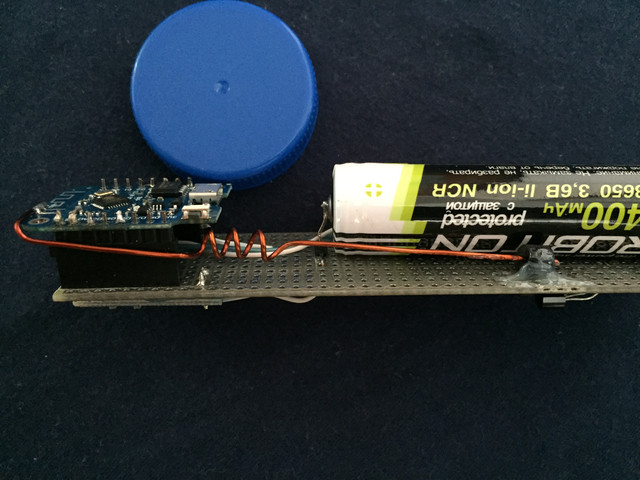

<img src="
" alt="Тип А" />

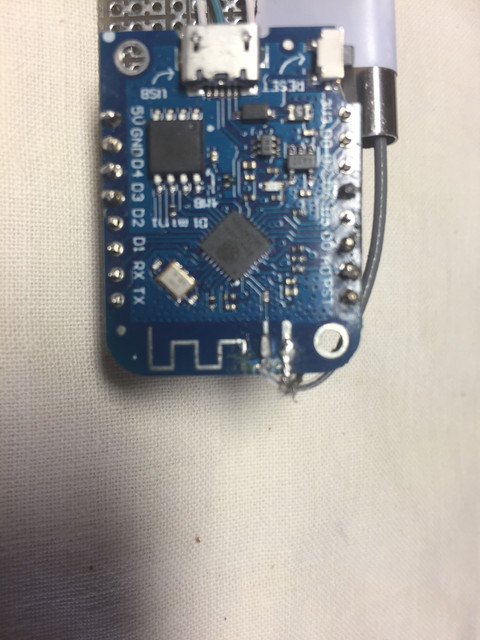

<img src="
" alt="тип D" />
Тип F- это родная антенна D1 mini

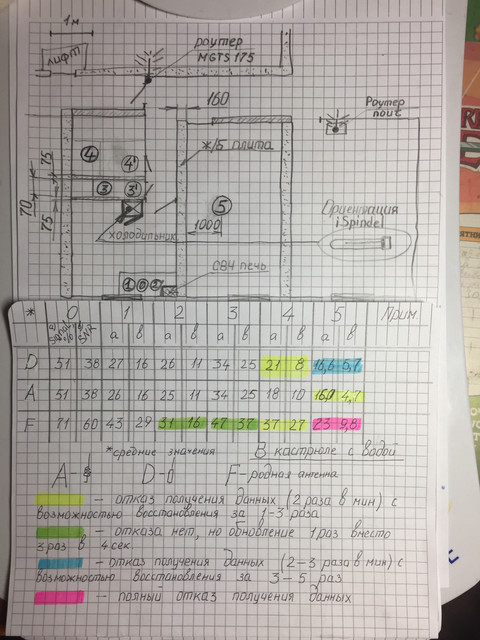

Локации приёмника:
<img src="
" alt="локации" />

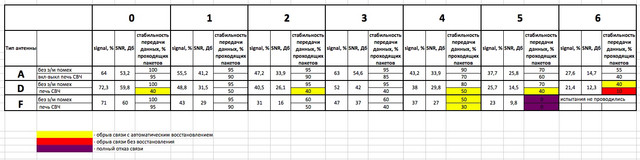

Отчёт:
<img src="
" alt="Отчёт" />
Как сделать антенну тип А расскажу здесь.
Потребуется следующие материалы и соблюдение условий:
1. Проволока медная в защитном лаке или еще называется трансформаторная, ибо используется для намотки трансформаторов, роторов эл. двигателей, катушек индуктивности и пр. Диаметр проволоки лучше брать в пределе от 1 до 1,5 мм.
1.1. Что-нибудь цилиндрическое с диаметром 3,5 -- 4 мм, для намотки 3.5 витков антенны. Наматываем вплотную виток к витку, а потом растягиваем до размеров как в чертеже.
2. Инструменты (паяльник, острый тонкий нож, пинцет или маленькие пассатижи- медная проволока быстро и сильно нагревается, не держите пальцами, будет ожог!).
3. Посмотреть внимательно на фотографии ниже.
4. Очень аккуратно и внимательно вырезать перемычки существующей антенны, как показано на фото. Именно вырезать их! Делаете 2 реза по красным линиям и подковыриваете или счёсываете медную фольгировку! Не перерезать одним резом, будете паять антенну, запаяете и этот рез. После пайки антенны обязательно прозвоните тестером (омметром) чтобы был полный обрыв между антенной и минусом D1 mini. После пайки обязательно протрите это и около него место спиртом!
5. После пайки приклейте хотя бы конец антенны к салазкам или плате.
<img src="
" alt="чертеж антенны тип А" />
<img src="
" alt="где вырезать дорожки" />

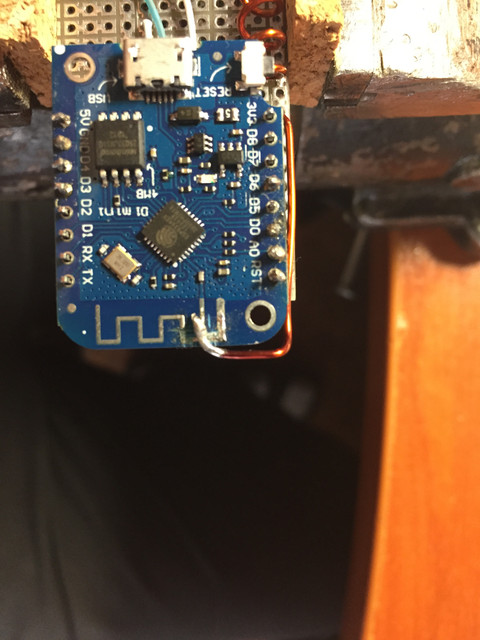

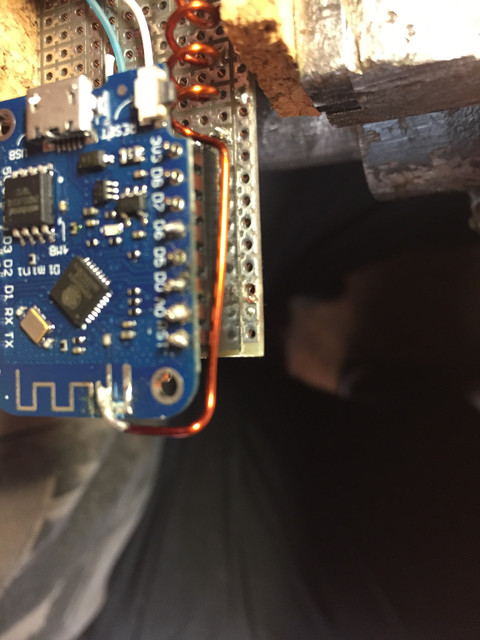

<img src="
" alt="как припаял я на скорую руку" />
<img src="
" alt="" />
Вот и на праздники у вас есть занятие!
format_c сказал(а)
Ребят, может я не в свою дело лезу конечно, но не проще ли недалеко от бродилок поставить репитер?
Пробовал, не пробивает. Чуть выше обсуждали это.
Тут скорее не роутер поймать не может, а шпиндель наружу пробиться...
