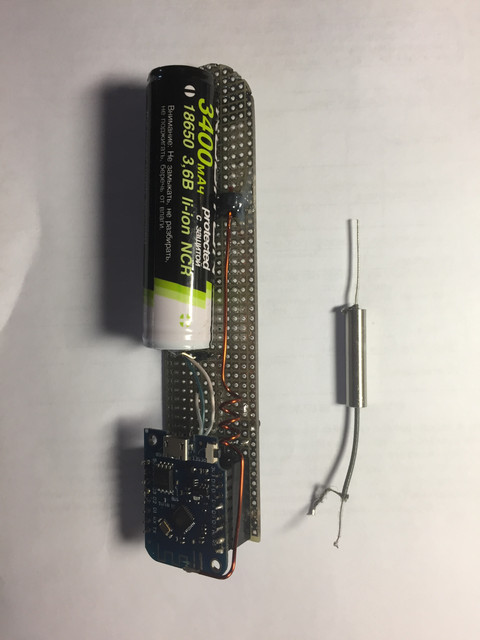

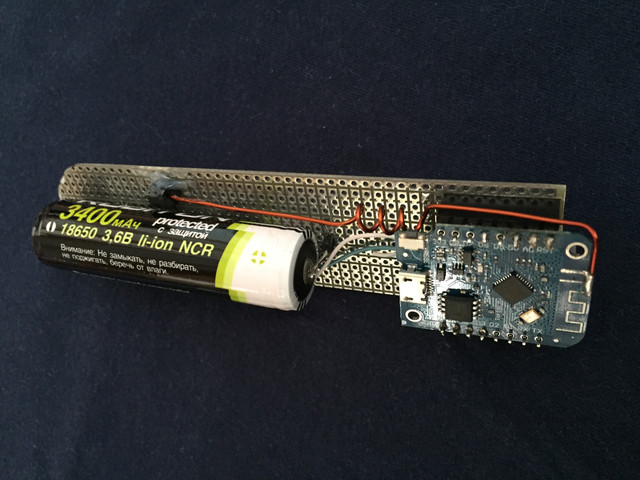

Вот моя поделка:
Важно 2: прикрепить клеем хотя бы конец антенны, а лучше и в середине прихватить.
<img src="
" alt="" />

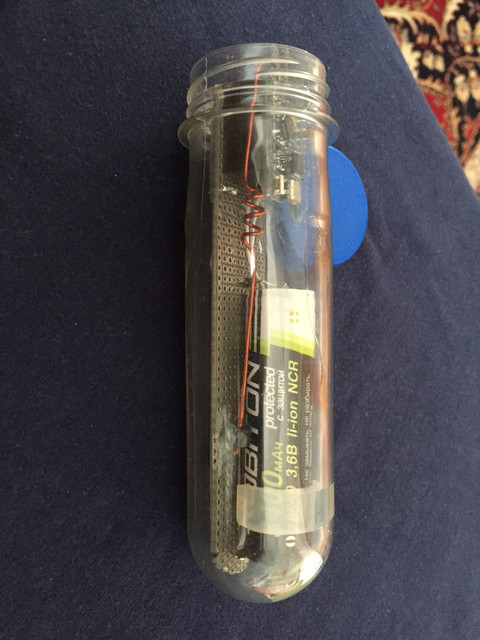

в преформе не видно, пришлось со скрипом вытащить: придётся потом его перекалибровывать
Важно 1: а)перерезать как на фото под пайкой существующую антенну двумя параллельными резами с расстоянием 1--4 мм, чтоб не было паразитных возмущений. Потом нож-лезвием или чем резали отковыриваете фольгировку между резами. Получается гарантированный зазор.
в) после реза прозвонить тестером на отсутствие контакта между перерезанными частями фольгированной антенны

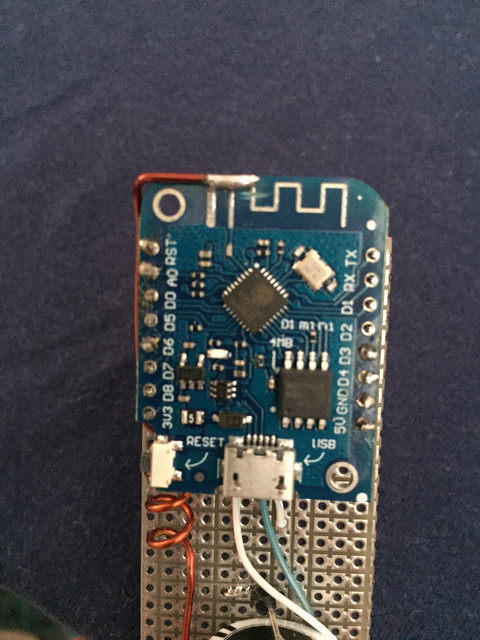

Собственно, потом припаиваете проволочную антенну как на фото.
Важно 3: Не пользоваться припайке ортофосфорной кислотой или любой другой! Как флюс отлично помогает пайке, но проблем впоследствии не оберётесь. Паяйте припоем с использованием спиртовых флюсов или просто канифоль. Но обязательно после пайки стереть и протереть остатки флюса! В iSpindel образуется конденсат, что при наличии остатков флюса на электронной плате может в лучшем случае дать баги и до выхода электроники из строя.
<img src="
" alt="" />
<img src="
" alt="" />
Кому-то нужны опыты с вариантами антенн (см. выше сообщение 72)?

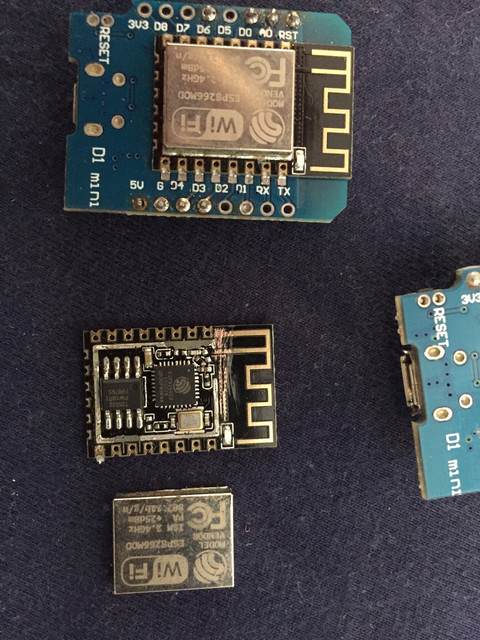

P.S. Самый лучший D1 mini- это ниже на фото. Я его немного разобрал (это сожженные мной ранее, тоже от экспериментов, но с др оборудованием). У этого D1 металлическая крышечка я является тоже антенной, прозвонил-проверил. У меня один такой из четырёх iSpindel и он хорошо держит связь, по крайней мере лучше чем те, что без такой крышечки.
<img src="
" alt="" />
<img src="
" alt="" />
MrDAnger сказал(а)
а нельзя провод с экраном? типа как в проводах с RCA
Он же толстенный, что слон, да и тяжеленный! Боюсь в 20 град потом iSpindel не выставишь или он уйдет глубоко в сусло.
А по сути: можно. Но тогда делать так: отрезаешь кусок этого кабеля длиной 75 мм (это приблизительно =(длина волны при частоте 2,4ГГц деленная на 2)+ 15 мм на заделку концов и припайку жилы и оплётки к земле платы D1 mini). Далее с одного конца отрезаешь оплётку и оголяешь жилу, с другого конца делаешь заделку для пайки к плате. Жила к антенне D1, оплётка к земле/минусу D1. Смотри рисунок размеры рассчитанные! Это с учетом коэффициента укорочения (думаю не надо здесь выкладывать такие подробности). Увеличение длины приведет к рассогласованности работы волнового вибратора, как следствие существенное ухудшение усиления с возможно полным отсутствием возможности передавать/принимать сигналы:
<img src="
" alt="" />

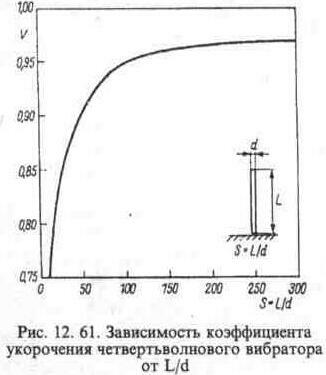

Чем толще провод, тем больше полоса пропускания. Но чем он толще, тем короче надо делать антенну- эта зависимость регулируется коэффициентом укорочения. В нашем случае до толщин 2,5 мм поправок вносить не надо. Но если взять тонкий провод, до 0,5 мм, то узкая полоса пропускания станет причиной сильного воздействия помех. На вроде того, что включится холодильник или кондиционер, вентилятор или насос, и всё: связь прервалась.
И размеры, кот. я приводил по рекомендуемым антеннам- расчетные.
Если это касается той антенны, что уже я поставил, то её я не рассчитывал, а просто скопировал, но ей еще необходим противовес- чтоб компенсировать паразитные возмущения (сделал я её не правильно, ибо скопировал не все).
<img src="
" alt="" />
сегодня переделаю и проведу замеры силы сигнала комп. программой до и после
Вечер добрый!
Для особо заинтересованных, сообщаю, что эксперименты идут, но днём пришлось уехать, поэтому не всё успел. Завтра закончу, надеюсь. Не переживайте, доделаю и отчёт с показаниями выложу

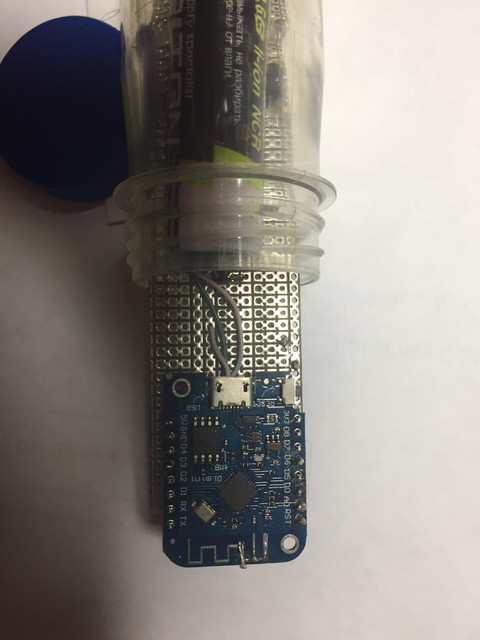

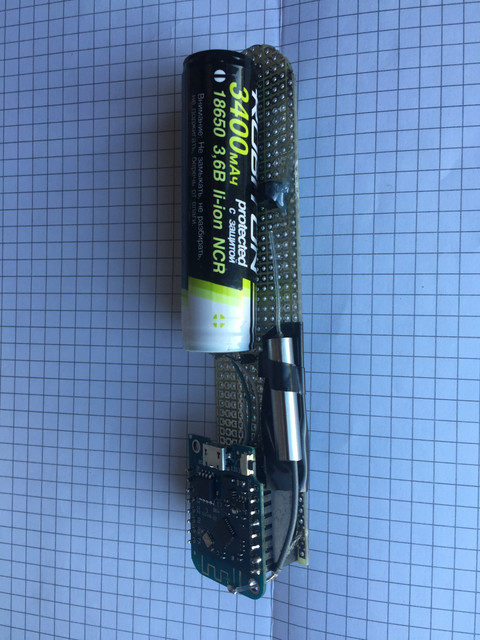

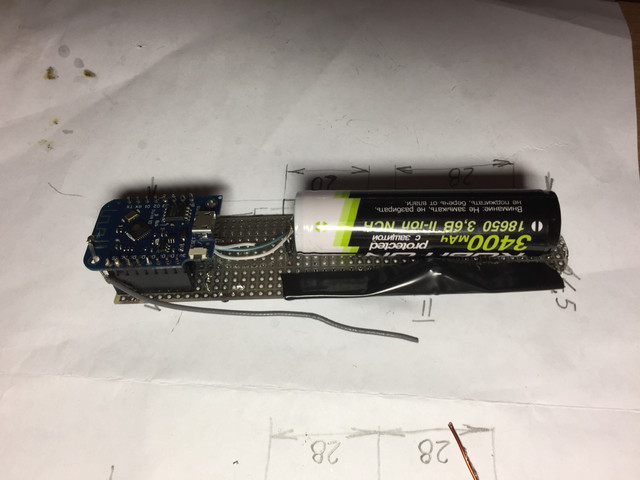

Провёл эксперименты с 3-мя антеннами (фото 2,3,4), осталось с 2-мя (четверть волновой диполь и с родной D1). Условия замеров везде одинаковые:
0) по воздуху 1м без преград

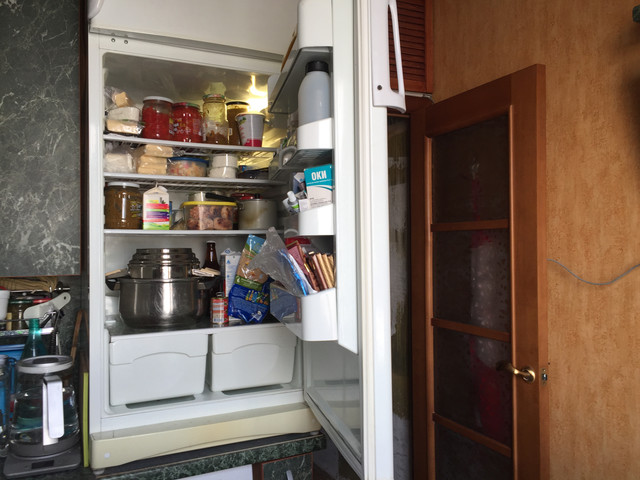

1) 1 м, iSpindel в н/ж кастрюле с накрытым сверху н/ж дуршлаком (фото 1)
2) 2 м от дверцы холодильника, iSpindel в н/ж кастрюле с накрытым сверху н/ж дуршлаком и в холодильнике (далее локация iSpindel не меняется, только место съема сигнала)
3) 0,5 м от задней части холодильника, преграда: 1 стена гипсолитовая с толстой керам плиткой, толщина 75мм
4) 1,5 м от задней части холодильника, преграда: 2 стены как выше
5) 2 м от боковой части холодильника, преграда: 1 стена ж/б толщиной 160 мм

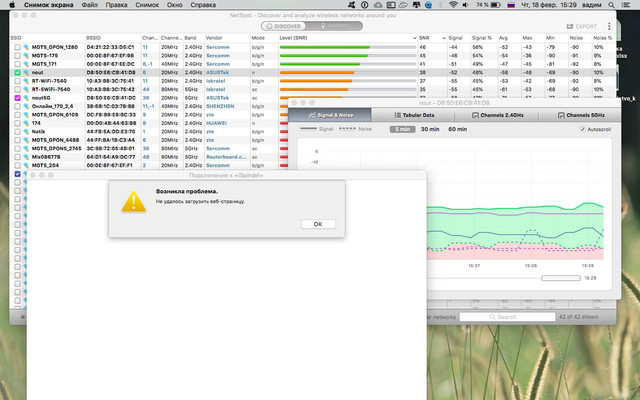

Сигналы снимал программой NetSpot. По 10 итераций с каждого места съема сигнала.
Не спрашивайте по предварительным результатам! Выложу сразу всё! Надеюсь завтра.
<img src="
" alt="фото 1" />
<img src="
" alt="фото 2" />
<img src="
" alt="фото 3" />
<img src="
" alt="фото 4" />
Предстоит допаять:
<img src="
" alt="" />
MrDAnger сказал(а)
Чтобы совсем клетка Фарадея вышла...
Её подобие есть с задней стороны стороны холодильника, почти на всю его грань- это конденсатор (черного цвета с змеевидной трубкой, соединенной ребрами для отвода тепла, заземлена, как и сам корпус холодильника).
Как раз через заднюю стенку делаются замеры № 3 и 4. Предварительно скажу, что нисколько не действует!
Для сетки Фарадея (далее СФ) нужна очень мелкая сетка и еще закольцованная, такой у меня нет.
Кстати, арматура в ж/б стене является СФ только для длин волн, существенно больше шага сетки. У нас длина волны 125 мм, а в стене шаг арматуры, в лучшем случае 200мм.
MrDAnger
Простите, но не совсем близко делал эксперименты к реальным условиям эксплуатации.
Щас почитал труды по СВЧ и вот такая засада:
1. Лучший "поглотитель" СВЧ- это вода!
2. Домашние СВЧ печи, в основном работают на поти такой же частоте (iSpindel на 2,4 ГГц, печь на 2,45 ГГц)
Таким образом, по правильному нужно все начинать с начала. Но 2 поделки антенны и с родной ант. сделаю с учётом вновь открывшихся мне данных. Прийдется налить в кастрюльку воды, зафиксировать iSpindel по центру кастрюльки; добавить к каждой локации замера сигнала еще итерацию с включённой печью СВЧ.
Плюс, разобрался с работой программы NetSpot. Вчера как дятел по 5 мин в каждой локации втыкал в показания на мониторе, запоминал мах и мин значения и еще делал принтскрин (чтоб были доказательства если что). А можно было просто переходить по локациям с записью лога, а потом просто импортировать весь лог в Excel.
В путь!
Vadim74 сказал(а)
Таким образом, по правильному нужно все начинать с начала. Но 2 поделки антенны и с родной ант. сделаю с учётом вновь открывшихся мне данных. Придется налить в кастрюльку воды, зафиксировать iSpindel по центру кастрюльки; добавить к каждой локации замера сигнала еще итерацию с включённой печью СВЧ.
Давай, ждем результатов твоих экспериментов с нетерпением!

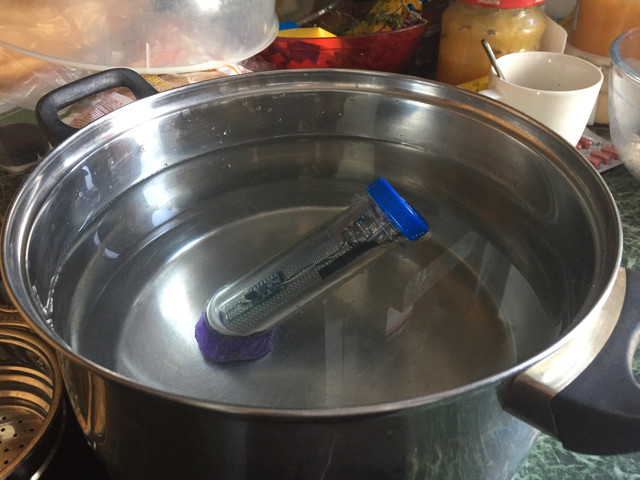

Испытания разбиты на 2 итерации: без воды и с водой в кастрюле с крышкой из дуршлага. iSpindel закреплялся в одном наклонном положении пластилином. Обратите внимание на ориентацию антенн (показано на эскизе помещений). При смене антенн ориентация строго выставлялась одна. Т.о. самые неблагоприятные условия по ориентации были в локации №5. Плюс между кастрюлей и внутренней стенкой холодильника по направлению 5 стояли молоко, пиво и 3 наполненные банки с жидкими заготовками.
Также во второй итерации испытаний дополнительно были измерения с включением СВЧ печи бытовой (этих замеров приводить не буду, а опишу результат в самом конце.

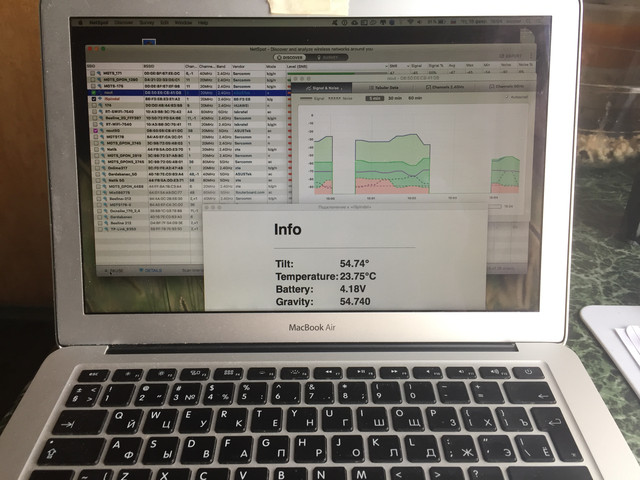

Важно: кроме показателей по программе NetSpot (SNR - это отношение сигнал/шум; signal -это сила сигнала в %) параллельно запускал диалоговую страницу самого iSpindel (при в ходе в кот данные температуры, угла наклона, плотности, заряда батареи обновляются каждую секунду), т.к. понял, что скан wifi программой даёт что-то не прикладное, а фоновое. Нам же нужно принимать данные с iSpindel и в это время тестировать его на "пробойность". Поэтому самые важные для нас сведения в таблицах указаны цветным маркером!

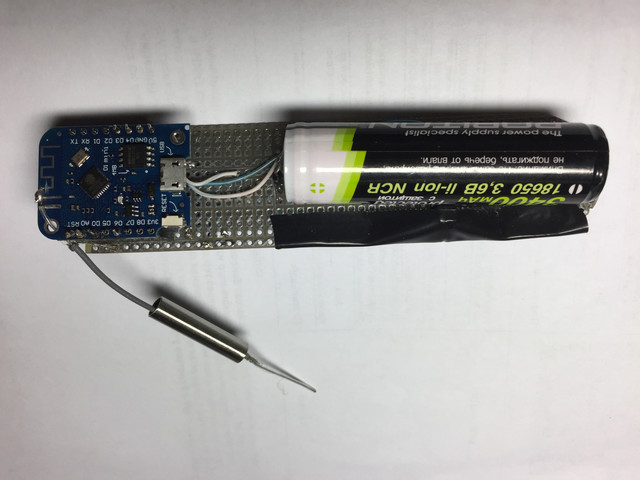

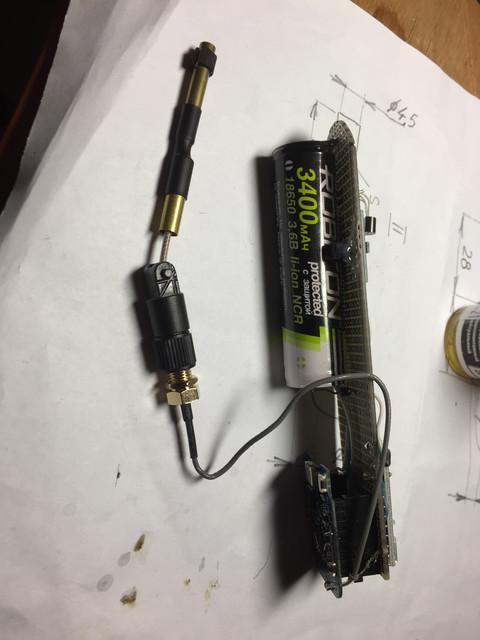

Типы антенн по кодам в таблицах (таб. сделаны от руки, ибо так быстрее):
<img src="
" alt="Тип А" />
<img src="" alt="Тип В" />
<img src="" alt="Тип С" />
<img src="
" alt="Тип D" />
<img src="
" alt="Тип F" />
Отчет по испытаниям без воды (iSpindel лежал плашмя):
<img src="
" alt="Отчет без воды" />

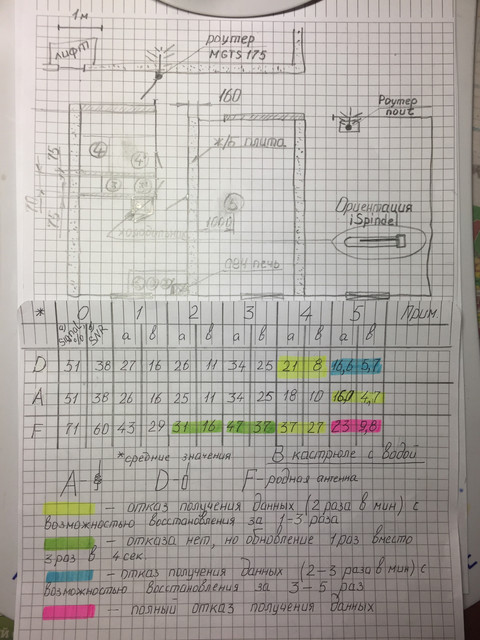

Отчет испытаний с водой и под наклоном:
<img src="
" alt="с водой" />
Получается, что по программе-скану wifi сигнал и SNR вроде должны обеспечивать устойчивую связь, а вот нет! Почему так, пока не понял- пересплю с этой мыслью и может будут варианты.

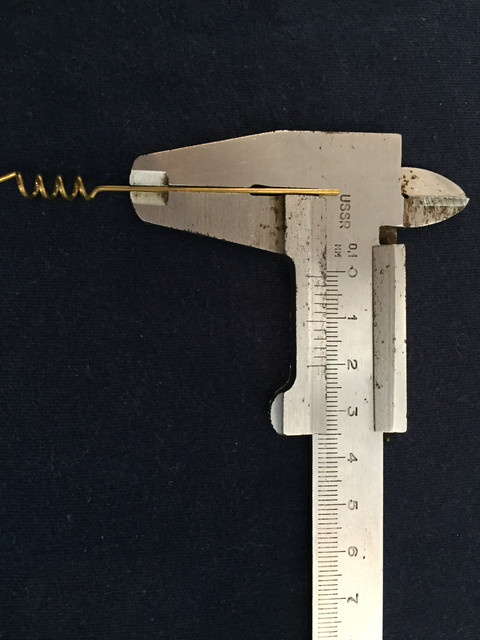

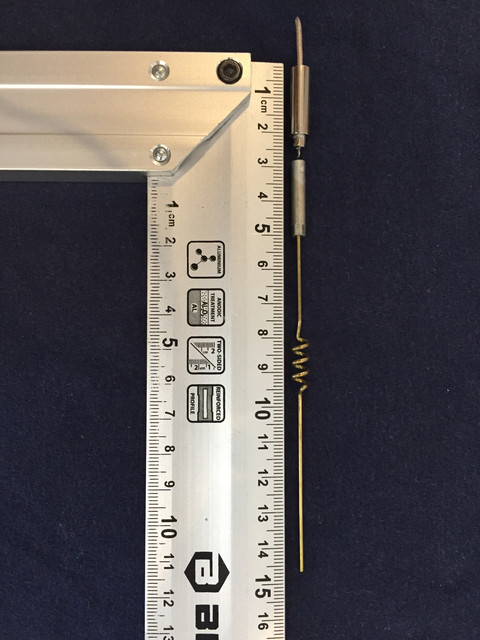

Точные размеры хита рейтинга антенн, произведенных по принципу: "у меня под рукой было только это":

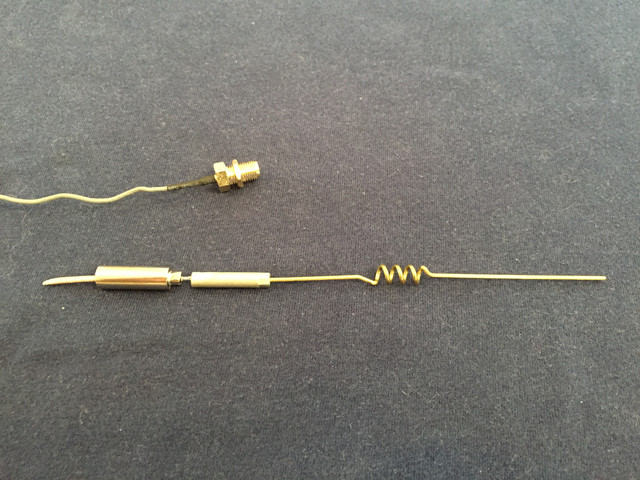

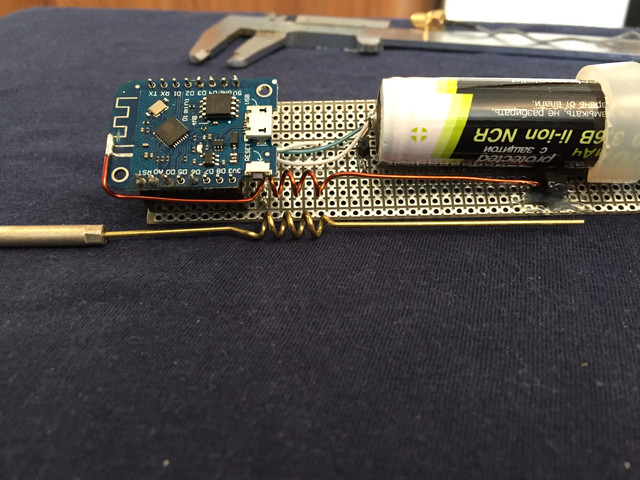

Эти фото сделаны той антенны с которой я скопировал (частично) свою. Какую часть из копирования отбросил видно на фото. У меня сделана из проволоки трансформаторной в защитной эмали, диаметр с эмалью =1,2мм.
<img src="
" alt="" />
