На днях постараюсь дать полное описание по "моим"(скорее от SDimok, за что ему большое спасибо, что потворствует моим "капризам") платам, с указанием где можно купить остальные комплектующие. На что-то дам точные ссылки, на что-то дам общие рекомендации. Ну не занимаюсь я закупками...
sasha_honda сказал(а)
У Константина заказал полностью распаяную плату.
Отличный выбор, дабы не "тыкать" паяльником во флюсы и припои, но "потыкать" придется, т.к. плата от Константина не комплектуется экраном. (я этот момент промахал...)
Костя, где-то писал, что приобретает экраны с кириллицей у проверенного производителя, я решил рискнуть, и заказал экран на алике
на данный момент все работает, кириллица присутствует:
"
Костя, исправь плиз ошибку в этом сообщении
по данному адресу:http://192.168.1.118:8008/filemenager , всплывающее окно запроса логина и пароля появляется, но потом появляется "Файлнотфаунд"...
из школьного курса английского чуйка подсказывала, что должен быть ...filemAnager...
DimaBeer сказал(а)
Костя, исправь плиз ошибку в этом сообщении
по данному адресу:http://192.168.1.118:8008/filemenager , всплывающее окно запроса логина и пароля появляется, но потом появляется "Файлнотфаунд"...
из школьного курса английского чуйка подсказывала, что должен быть ...filemAnager...
Поправил.
Поскольку очень часто в ЛС задают одни и те же вопросы касаемые тех плат что есть у меня, попытаюсь ответить на них один раз в этом сообщении. И так
Краткая инструкция по плате BrewManiacEx от SDimok

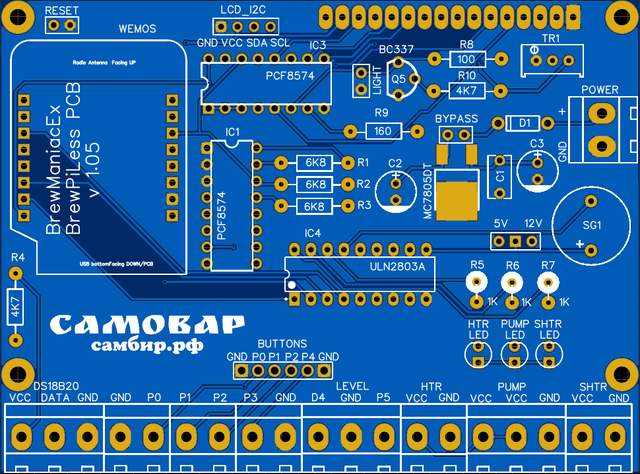

Так выглядит пустая плата. Если вы все хотите распаивать сами, и вам нужна не одна плата, то заказать ее можно по этой ссылке. Там же найдете и описание что и куда надо паять. Пустые платы я не распространяю. У всех разный уровень умений и познаний и возиться с каждым, объясняя что надо купить и как это все спаять у меня нет ни времени ни желания.
Те же, кто захочет самостоятельно собрать контроллер на основе этой платы и обратится ко мне получит полностью готовую плату под свои нужды. Плата универсальная, подходит для BrewManiacEX и BrewUNO, так же на основе этой платы можно собрать контроллер брожения BrewPiLess (тема на симп-е). В соответствии с выбранным проектом немного отличается элементная база, так что уточняйте этот момент.
Пройдемся по подключениям. Как видно на первом фото все выводы на колодках подписаны.

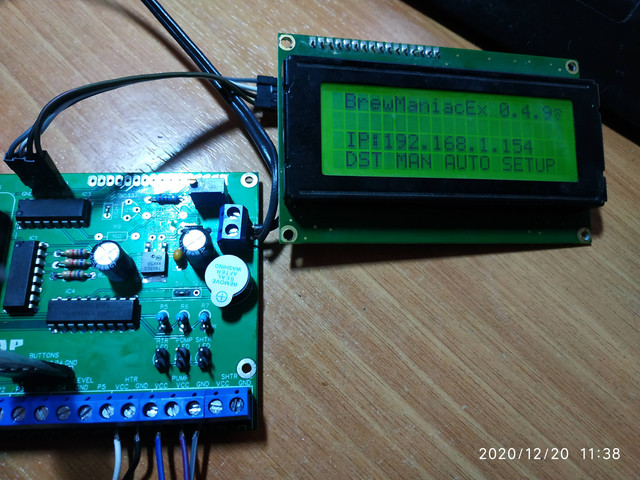

Собранный вариант
От нижнего левого края первые три контакта это подключение датчиков температуры. Подписан он как DS18B20 и имеет расшифровку VCC, DATA, GND, где
VCC это "плюс" датчика температуры, обычно это красный провод
DATA это сигнальный провод, обычно желтого цвета
GND это "минус" датчика температуры, обычно черного цвета.
Датчиков температуры DS18B20 великое множество на Али, выбирайте. Я беру датчики в нержавеющей гильзе с длиной кабеля 2 метра. Отдельных разъемов под дополнительные датчики не предусмотрены, да они и не нужны. Собираете по цветам и подключаете.
Далее идут 6 контактов на кнопки управления. Они продублированы с шестью штырьковыми контактами чуть выше и подписаны BUTTONS, имеют дополнительную маркировку GND,P0,P1,P2,P3,GND. GND продублированы для удобства подключения. P0,P1,P2,P3 соответствуют сигнальным контактам четырех кнопок. Если будете подключать мембранную клавиатуру, то подключать ее надо как на фото ниже и вносить в код правки в файл pins.h привести к следующему виду
#define ButtonUpPin 4 // P1
#define ButtonDownPin 8 // p0 NODEMCU_PIN_D4
#define ButtonStartPin 1 //P3 NODEMCU_PIN_D5
#define ButtonEnterPin 2 //P2 NODEMCU_PIN_D6
После этого можно собрать прошивку и зашить ее в ESP (если ESP пришла вместе с платой от меня эти действия не требуются).
Далее идут 3 контакта LEVEL. D4,GND,P5. Это датчик уровня. В зависимости от того куда вы решили его подключить, к D4 или P5, надо вносить правки в код согласно этой инструкции, я прошиваю на P5 для нормально открытого датчика уровня.
Следующие два контакта HEATER (VCC,GND). VCC на "плюс" твердотельного реле, GND, соответственно на "минус". Это контакты для управления основным ТЭНом.
3 контакта PUMP (VCC,VCC,GND). Насос. Если подключаете твердотельное реле, то используется любой VCC для "плюс", и GND для "минус". Если подключаете через релейный модуль на 5 вольт, то понадобится и второй VCC. На него подключаем сигнальный контакт от релейного модуля.
Ну и последние 2 контакта это SHTR (VCC,GND). Это разъем для подключения второго ТЭНа для подогрева промывочной воды или отдельного варочника. В зависимости от версии прошивки. Подключение аналогично подключению к HEATER.
В результате для одного ТЭНа и насоса имеем следующий вид
16 контактов в правом верхнем углу платы служат для прямого подключения экрана (без припаянного китайцами модуля I2c
Если у вас экран с модулем I2c, то можете его подключить через 4 контакта на плате, расположенные чуть левее. Они подписаны LCD_I2C.
Штырьковые контакты LED служат для дополнительной индикации работы периферии с помощью светодиодов. Лично мне хватает индикации на экране контроллера.
Ничего сложного. Еще раз напомню что те кто получил от меня готовую плату контроллера вместе с прошитым под свои нужды ESP ничего перепрошивать не надо. Вы просто подключаете экран, кнопки, датчики температуры и уровня (если надо) и реле. Подключаете питание, заводите провода от реле на ТЭН и насос (реле ставятся в разрыв фазы), размещаете все это в корпус и пользуетесь.
Так же еще раз напишу, что плата это не панацея и собрать можно по картинкам из этого сообщения. С платой становятся не нужными оба модуля I2c (для клавиатуры и экрана). И на плате распаяны "транзисторные ключи" которые дают стабильный сигнал на периферию, и защищают контроллер от "обратного тока", который может спалить вам весь контроллер при выходе из строя насоса, ТЭНа, или их реле. Плюс количество проводов сводится к минимуму, а значит меньше шансов что у вас что-то "отвалилось" во время варки.
Еще один маленький момент. Платы полученные от меня при первом включении начнут постоянно пищать. Это происходит потому что я подключаю датчик температуры для полной проверки платы. Соответственно у вас контроллер не найдет этот датчик температуры и начнет сигнализировать об этом. Так что сразу, после включения, идем в соответствующее меню настроек контроллера и заново переопределяем и настраиваем датчики температуры, они должны быть заранее подключены к плате.
Да простит меня автор этих строк...
Я не считаю что его вопросы "дурацкие" и "глупые". Хотя ответов в сети на половину вопросов, море ?
Но если ответы нужны, то они есть у меня.
1. Можно ли эту автоматику приспособить под закрытие/открытие клапана при определённой температуре.
Нет.
2. Как я понял реле бывают на постоянный ток и переменный, какое нужно на тэн и насос?
Да, реле бывают разные. На ТЭН нам нужно твердотельное реле серии DA. Не пытаемся экономить и берем реле с запасом. Используем хороший радиатор, да еще и с вентилятором. Так, на нагрузку 3кВт я рекомендую использовать реле не менее 40А, т.е. SSR-40 DA. Тем более китайские реле.
Если речь идет о насосе, то подойдет релейная сборка (ссылка в сообщении с описанием разъемов платы). Оно, чаще всего, универсально, т.е. работает и с постоянным и переменным током. Тут надо вспомнить школьный курс физики и научится умножать вольты на амперы, чтоб получить максимальную нагрузку. У насосов она маленькая, поэтому электромеханического релейного модуля должно хватить. Только на самом реле (обычно синяя коробочка на сборке) должно быть написано, что оно держит и VAC и VDC. Если есть сомнения, то лучше разместите ссылку в этой теме, и напишите для чего берете.
3. Какой блок питания подобрать(для светодиодный лент пойдёт?)
Тут считайте ваши потребности. От светодиодных лент подойдет, НО... Они тоже разные бывают. И тут сложнее объяснить в двух словах...
Был у меня случай, когда пришлось покупать блоки питания по месту, потому что те которые у меня оставались (нужный ампераж) "глючили" - периодически давал БП "наводки" на датчики температуры, и они то показывали температуру нормально, то показания начинали скакать. Естественно это не нормально. И прежде чем я смог купить подходящий блок питания у себя в городе я умудрился скупить ВСЕ варианты блоков питания на 12 вольт и 3 ампера, и ни разу не угадать. Единственный совет который я могу дать - блок питания тем лучше, чем он дороже, чем больше на нем деталей тем лучше, соответственно чем он тяжелее, тем больше вероятность что не будет проблем.
4.Для подключния нескольких датчиков температуры нужно ставить перемычку? Какую?
собственно ответ тут
EroshKA сказал(а)
Отдельных разъемов под дополнительные датчики не предусмотрены, да они и не нужны. Собираете по цветам и подключаете.
Несколько датчиков...
Красный провод к красному, желтый к желтому, черный к черному... И все соединяем согласно инструкции выше - красные провода на VCC, желтые на DATA, черные на GND. Я, обычно концы проводов спаиваю между собой.
5.Не совсем понял с реле для насоса. Видел, что ты советовал насос с алика для горячих жидкостей, я так понимаю он на 12v, а если ставить насос на 220 что ещё нужно в цепь?
Собственно ответ уже был. Если реле универсально и может работать и с переменным и постоянным током, то все равно какой насос, главное какое питание к нему подается.
6. Может есть ссылка на проверенный экран?
P.S. ребята, я прекрасно понимаю что не все "электрики". Лучше спросите лишний раз. Мне не сложно дать "конкретную" ссылку на Али, но эта ссылка будет первая попавшаяся.
Sany531, здесь не в ссд дело, просто ты не так картинки вставляешь...
Вот тут описывал подробно.
я так понимаю, что экран 2004А без платы расширения не работает?
Просто светится. В веб-интерфейсе все нормально.
Можно вообще какую-нибудь более подробную инструкцию? на том форуме все сообщения EroshKA поудаляли. Не успел прочитать (((
конкретно интересует как правильно назначить датчики.
