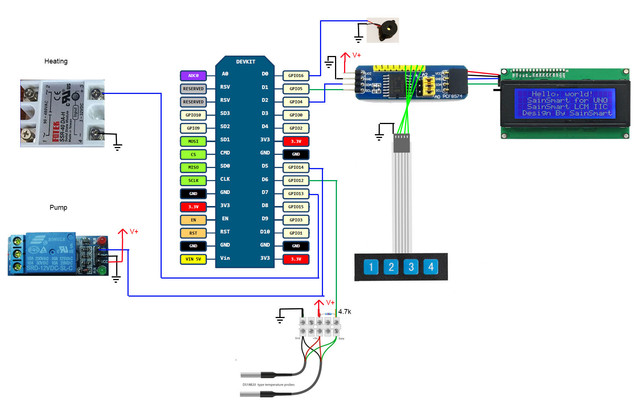

mnikolenko,еще одна практически односторонняя плата, с вариантами.
Если поискать, этого добра столько можно накопать....
Доброго дня суток. Не могли бы немного объяснить с автонастройкой PID? Есть два датчика: 1 - в заторнике, 2 - варочник. Стоят следующие приоритеты: 1,1,1,1,2,2.
Я так понимаю автонастройка пидов должна идти по 2 датчику (в варочнике)? Как тогда это реализовать в ручном режиме? Если несложно - накидайте плз инструкцию. Спасибо
Всегда и во всех системах надо измерять температуру подаваемого сусла на дробину. Для клонов Брау это тот единственный датчик температуры который стоит на входе перед корзиной. На других BIAB, где промывка идет сверху вниз температуру на затирании следует измерять в районе крышки, в месте подачи жидкости на дробину. Всякие Grainfather, его клоны, тем более клоны клонов имеют общую ошибку в оборудовании - измеряют температуру после прохождения через дробину. Разница в температурах при не стабильной фильтрации может быть существенной. В результате Vito, как владелец Grainfather и задумался о переходе на другой контроллер и, в результате, создание своего. Отсюда, для системы K-RIMS необходимо отстраивать ПИД по датчику который стоит до того как жидкость попала на дробину. В месте где будет минимальная потеря тепла, до того как жидкость (сусло) вылилась на дробину. Связано это с тем, что ферменты находятся в жидкости во время затирания. Там же они и работают. Я уже объяснял почему важно иметь 3(!!!) датчика температуры в этом сообщении. Соответственно, по скольку автонасторойка PID происходит в ручном режиме, то и для ручного режима главным должен быть соответствующий датчик. Потом вы можете поставить любой. На остальных этапах настройка датчика температуры зависит от того как это сделано у вас. Опять же для K-RIMS преднагрев воды можно осуществить двумя способами - гоняя через заторник и грея просто в варочнике. Соответственно вашим действиям и выбирайте, какой датчик температуры будет главным. Для меш-ин, пауз и меш-аут главным становится датчик на входе в заторник. На всех остальных этапах (нагрев перед кипячением, кипячение и охлаждение) управление переходит датчику в варочнике. Только в этой конфигурации все будет работать правильно. Если вы используете только два датчика, то ставьте его на ВХОД в заторник, а общую температуру заторника измеряйте тогда биметаллическим термометром. По крайней мере на разности температур между входом в заторник и выходом из него увидите что пора помешать затор или предпринять еще какие ни будь действия.
Файл Web интерфейса версии 0.4.9 русский исправленный
Необходимо скачать.
Если все стандартные процедуры по прошивке контроллера, подключения его к своей сети, проверка обновлений на сайте OTA и скачивание web интерфейса в память контроллера пройдены, то остается только зайти по адресу вашего контроллера в вашей сети вбив его в браузере в таком виде
http://IP:8008/filemanager (где IP адрес отображаемый на экране контроллера, как правило имеет вид 192.168.X.X)
или
http://bm.local:8008/filemanager (работает не во всех системах)
На запрос логина и пароля вбить
brewmaniac
и
rdwhahb!
соответственно.
В открывшемся файловом менеджере указать путь к скачанному файлу и загрузить его в память контроллера. После этого просто зайти по адресу контроллера.
Если предварительные действия не выполнялись и требуются инструкции, то придется подождать когда я их допишу в первом сообщении. Времени к сожаления в сутках не 36 часов. ?
Прошивка залита, к сети подключил, файлы обновил/не обновил, не знаю...
потом по:
http://IP:8008/filemenager (где IP адрес отображаемый на экране контроллера, как правило имеет вид 192.168.X.X)
или
http://bm.local:8008/filemenager (работает не во всех системах)
На запрос логина и пароля вбить
brewmaniac
и
rdwhahb!
захожу, и в верхнем левом углу "FileNotFound"...
Прошивка контроллера
Пишу отдельным сообщением, а не в первом, поскольку жду прошивки 0.5.0
И так.
Скачиваем NodeNCU firmware programmer с GitHub. И запускаем в зависимости от вашей версии Windows ESP8266FlasherX64.exe или просто ESP8266Flasher.ехе
Выбираем тот COM порт которому подключена ESP
Проверяем настройки
Выбираем необходимый файл
Потом возвращаемся на вкладку Operation и жмем кнопку Flash(E)
После записи прошивки отключаем все от компьютера и вставляем ESP в плату контроллера. Запускаем контроллер. Подключаем к точке доступа bm и заходим по адресу 192.168.4.1
Должны увидеть форму подключения к своей домашней сети
Вбиваем параметры своей сети. Сохраняем и перезагружаем контроллер. На экране должен появиться новый адрес, уже своей, домашней сети. Вводим его в адресную строку вашего браузера.
Должны увидеть следующее
Все равно какой язык вы выберите во второй половине страницы. Главное нажать кнопку "Update now". Пойдет загрузка с сервера OTA файлов web интерфейса, после чего контроллер перезагрузится и на экране вы увидите тот web интерфейс, язык которого вы выбрали. Добиваем в адресной строке браузера недостающую часть из этого сообщения и попадаем в файловый менеджер
Выбираем файл нормальной локализации из сообщения, скачанный заранее и жмем кнопку "Upload". Теперь, по соответствующему адресу будет доступен нормально переведенный web интерфейс.
Если что-то идет е так, то возможно вы ошиблись на предыдущем шаге и стоит все начать с начала, предварительно стерев ESP.
Как правильно стереть память ESP?
в сети ходит много вариантов, но не все работают правильно. Особенно если надо стереть память ESP после других проектов. Самый простой способ это вбить пару команд в уже известном NodeNCU firmware programmer
после этого можно шить нужной прошивкой.
Пока грею и кипячу газом, но потихоньку собираю комплект для электроварок.
В наличии "волнистый" ТЭН на 4.5 кВт под кламповое соединение и сам адаптер с клампом.
Собственно, из-за приличной мощности ТЭНа и появился этот вопрос. В моей конфигурации K-RIMS 50 л / 50 л, с выходом готового сусла 25-26 л для стандартного пластикового бака, количество жидкости в варочнике нагревательный элемент покрывает минимально (при прохождении пауз).
Если при кипячении возможен PWM, то нельзя ли этот режим "распространить" на весь цикл варки? Например, задавая рабочую мощность в самом начале, типа 50-60-70-80 процентов.
Перенес ответы в новую тему.
