Контроллер не преобразовывает сигнал с датчика в цифровое значение давления? Зачем манометр? Такие датчики у нас у холодильщиков выдают сигнал либо 4...20мА, либо 0....10В. В контроллер прописываем диапазон датчика для крайних значений сигнала с датчика (0...0,5МПа в данном случае). И контроллер корректно отображает текущее значение.
Просто был спор про санитарное исполнение манометров, их дезинфекцию.... Вот и возник вопрос

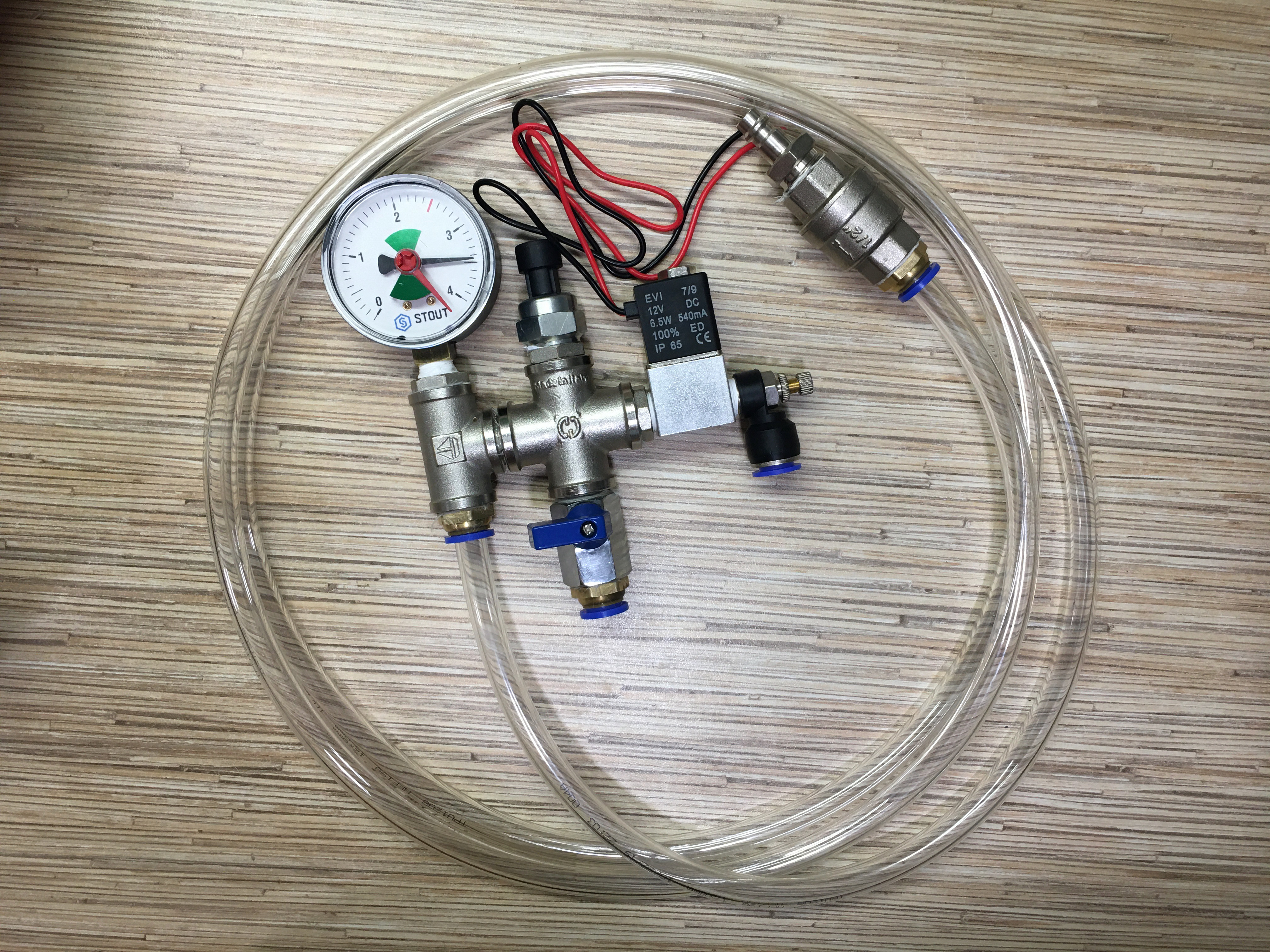

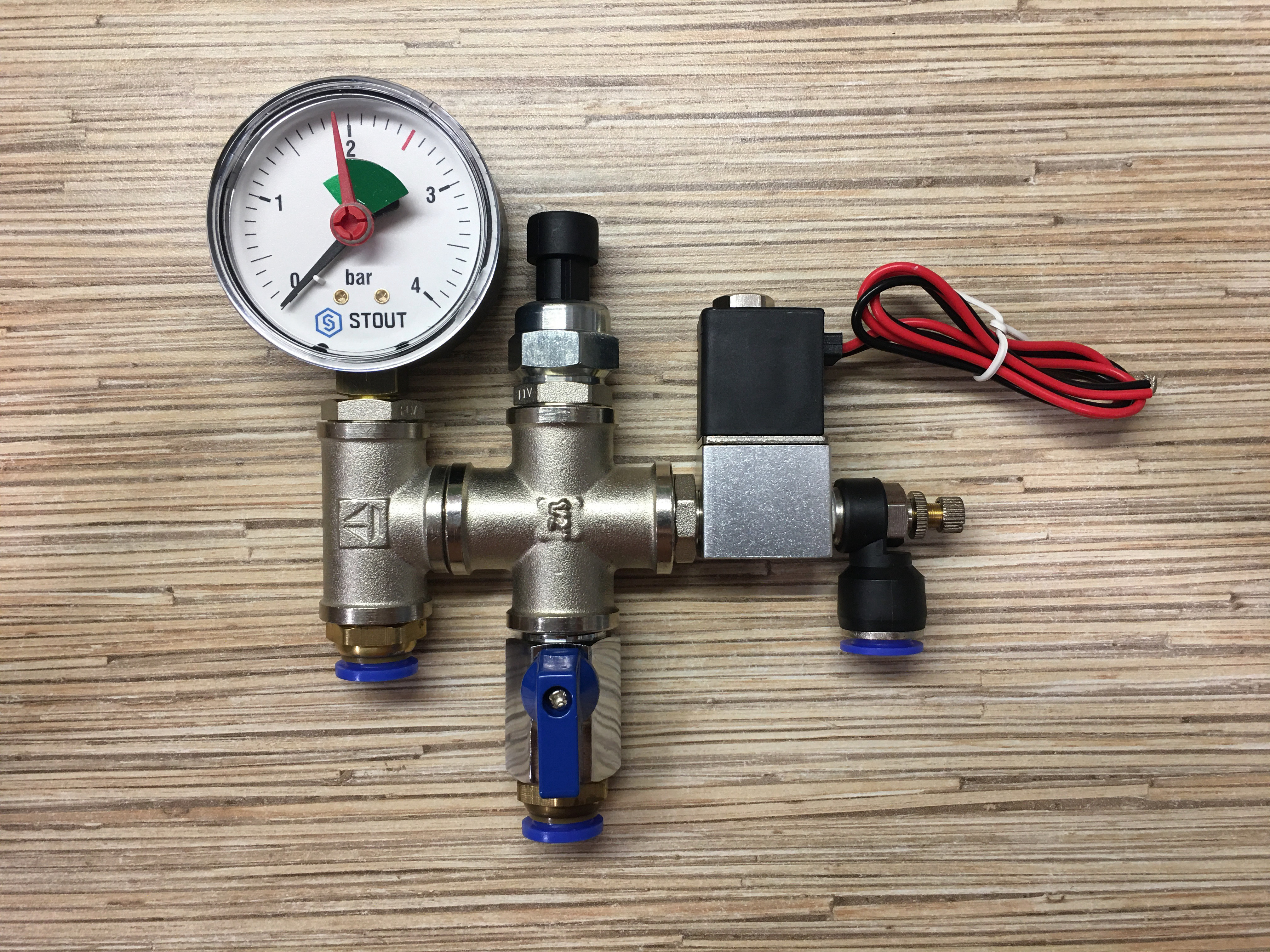

Моё исполнение шпунта.

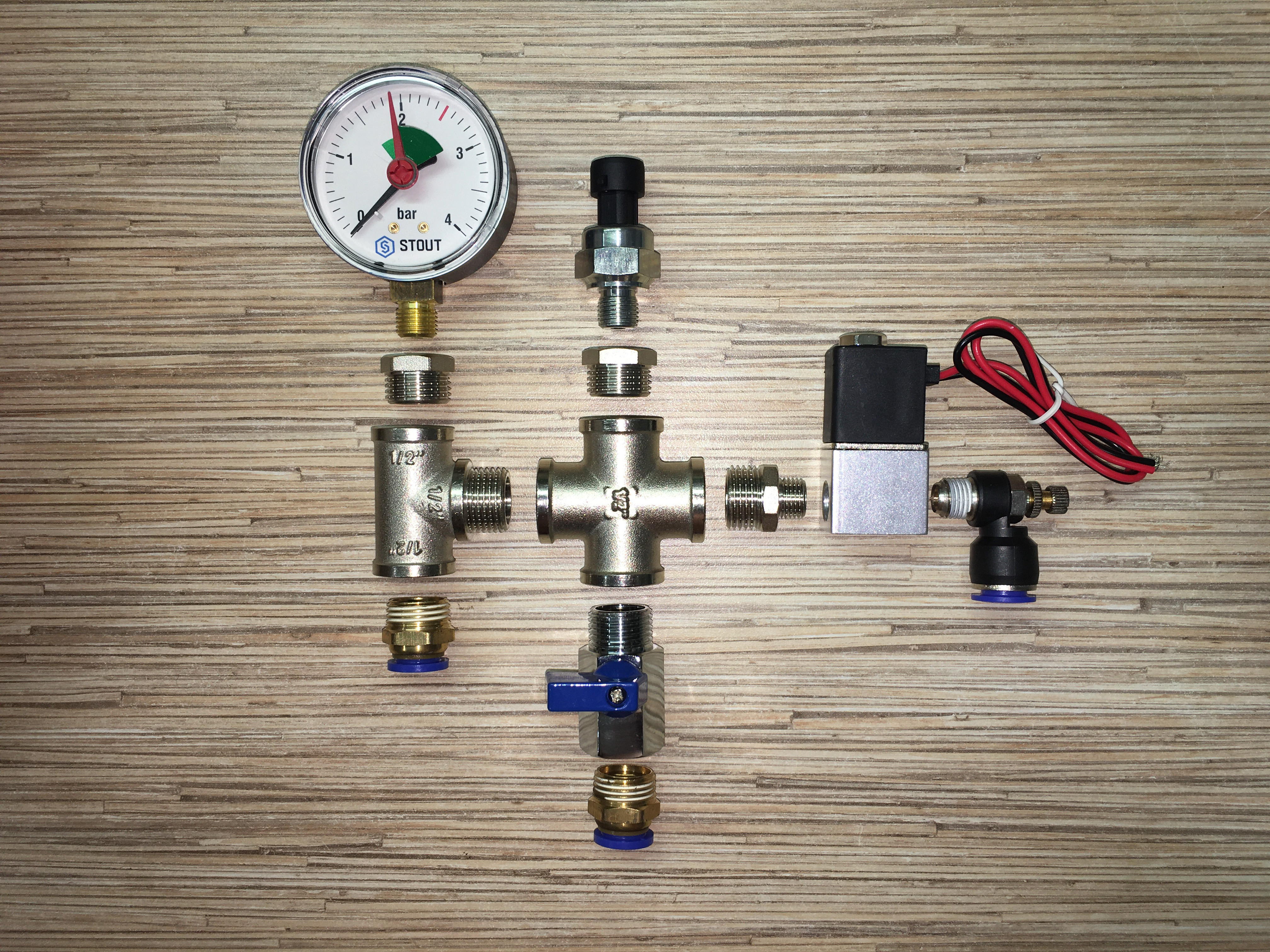

Комплектующие:
1. Датчик давления 0-0,5МПа с резьбою G1/4 - ссылка на али
2. Пневмоклапан на 12В с резьбою G1/4 - ссылка на али
3. Игольчатый кран под быстросъём с резьбою G1/4 (12-02 + SL)- ссылка на али
4. Быстросъём переход на резьбу G1/2 (12-04 + PC)- ссылка на али - 2шт.
5. Манометр радиальный d63 0-4бар G1/4 - STOUT
6. Крестовина 1/2" внут. резьба
7. Тройник 1/2" внут/нар/внут
8. Переход футорка 1/2" на 1/4" - 2шт
9. Переход нипель 1/2" на 1/4"
10. Кран шаровый мини 1/2" внут/нар
Баллоном еще не обзавелся решил компрессором дунуть проверить на герметичность
EroshKA сказал(а)
Олег вот тут рассказывал
Прочитал, и ? ? ? ? ?
Не так страшен черт... Пока "железку" в руки не возьмешь и не начнешь по инструкции "создавать" Читать можно долго. Ydaf собрал и запустил контроллер CraftBeerPi, так же ничего в этом не понимая. Я ему только с платой помог. Остальное сам разбирался. Глаза боятся, а руки делают
Собрал контроллер на плате от Sdimok , все прошил вроде заработало на импровизированном стенде, но возник вопрос в устройствах находит только порты d5 d6 d7 d8 и ещё один ( я так понимаю под шпиндель) на d6 термодатчик т.е. получается 3 порта грубо говоря для исполнительных устройств если не правильно поправьте. Сразу скажу прошивку не правил стоят кнопки.
Черным по белому
https://github.com/vitotai/BrewPiLess/blob/master/doc/DeviceSetup.md
neo48
Не понял суть вопроса...
Д6 это не шпиндель, шпиндель передаёт данные по вифи, термометр подключается к входу сенсор.
Ещё может на А0 подключаться датчик давления или АЦП для него. Но он появится при активации давленометра.
Я просто хотел спросить сколько исполнительных выходов за минусом термодатчика, проверить правильно ли собрал, инструкцию я читал кстати эту переводил в яндексе но там не сказано сколько всего исполнительных выходов либо в силу своего слабого познания английского не нашёл.
